8. Remove the center floor console See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Floor Console - Removal.
9. Remove the front seat from the side of the vehicle being serviced See: Body and Frame/Seats/Service and Repair/Seat - Removal.

10. Pull the carpet back to gain access to the rear seat floor duct (2) See: Body and Frame/Interior Moulding / Trim/Carpet/Service and Repair/Carpet

- Removal.

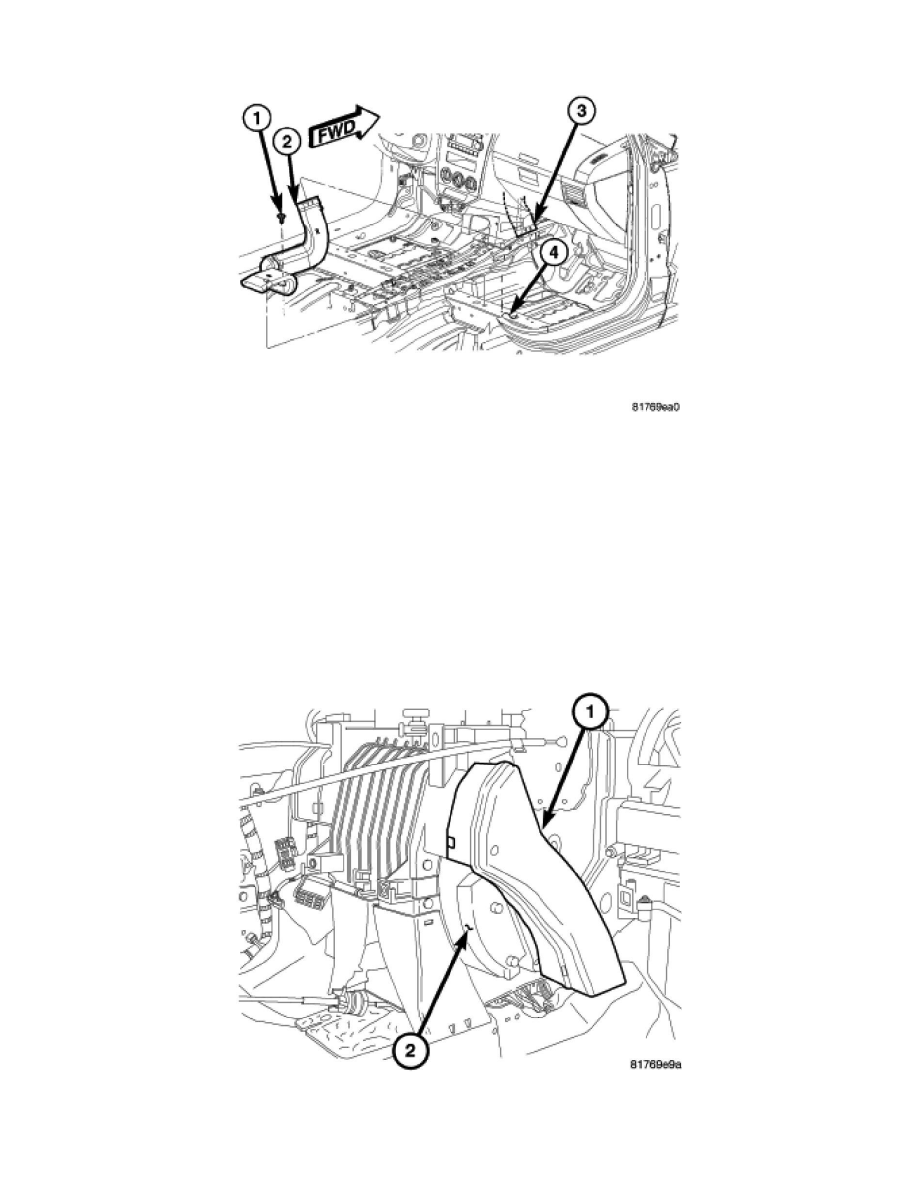

11. Remove the screw (1) and disengage the retainer that secures the rear seat floor duct to the floor support (4).
12. Disconnect the rear seat floor duct from the rear floor distribution duct (3) and remove the rear seat duct(s).

Floor Distribution Ducts - Installation

INSTALLATION

NOTE: LHD model shown in illustrations. RHD model similar.

PASSENGER FRONT FLOOR DUCT

1. Connect the passenger front floor duct (1) to the passenger side of the HVAC housing (2). Make sure the duct is fully engaged to the housing.
2. Install the glove box binSee: Body and Frame/Interior Moulding / Trim/Glove Compartment/Service and Repair/Instrument Panel Glove Box -

Installation.
