Driver/Vehicle Information Display: Removal and Replacement

Electronic Vehicle Information Center - Removal

REMOVAL - REMOTE COMPASS MODULE

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering wheel, steering column, or instrument
panel component diagnosis or service. Disconnect and isolate the negative battery (ground) cable, then wait two minutes for the airbag system
capacitor to discharge before performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to take the
proper precautions could result in accidental airbag deployment and possible personal injury or death.

1. Disconnect and isolate the battery negative cable.

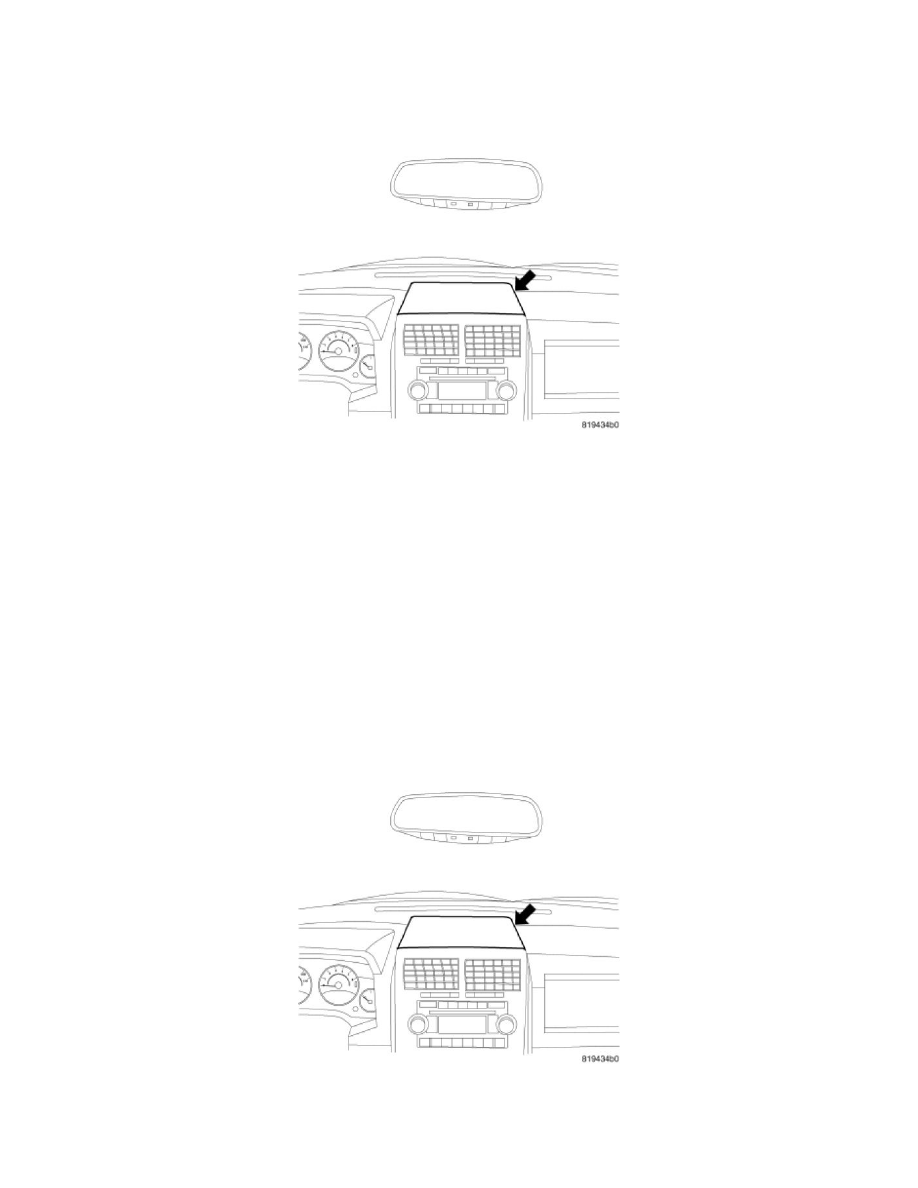

2. Using a trim stick C-4755 or equivalent, remove the upper trim cover over the center bezel and radio.
3. Remove the screws securing the Remote Compass Module (RCM) to the instrument panel.
4. Disconnect the RCM electrical connector and remove the RCM from the vehicle.

Electronic Vehicle Information Center - Installation

INSTALLATION - REMOTE COMPASS MODULE

NOTE: The Remote Compass Module (RCM) must be calibrated after installation. See: Instrument Panel, Gauges and Warning
Indicators/Compass/Service and Repair/Compass Calibration - EVIC for the appropriate procedure.

1. Position the Remote Compass Module on top of the instrument panel.
2. Install the screws that secure the RCM to the instrument panel.
3. Connect the RCM electrical connector.

4. Install the trim cover over the center bezel and seat fully.
5. Connect the battery negative cable.
6. Calibrate the compass module, See: Instrument Panel, Gauges and Warning Indicators/Compass/Service and Repair/Compass Calibration - EVIC.
