Seat Belt Retractor: Service and Repair
Installation

Front

FRONT

WARNING:  To avoid serious or fatal injury on vehicles equipped with airbags, disable the supplemental restraint system before attempting
any steering wheel, steering column, airbag, occupant classification system, seat belt tensioner, impact sensor, or instrument panel component
diagnosis or service. Disconnect and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental restraint system. Failure to take the
proper precautions could result in accidental airbag deployment.

WARNING:  To avoid serious or fatal injury during and following any seat belt or child restraint anchor service, carefully inspect all seat belts,
buckles, mounting hardware, retractors, tether straps, and anchors for proper installation, operation, or damage. Replace any belt that is cut,
frayed, or torn. Straighten any belt that is twisted. Tighten any loose fasteners. Replace any belt that has a damaged or ineffective buckle or
retractor. Replace any belt that has a bent or damaged latch plate or anchor plate. Replace any child restraint anchor or the unit to which the
anchor is integral that has been bent or damaged. Never attempt to repair a seat belt or child restraint component. Always replace damaged or
ineffective seat belt and child restraint components with the correct, new and unused replacement parts listed in the DaimlerChrysler
Mopar(R) Parts Catalog.

NOTE:  The only component of this seat belt and retractor unit that is available for individual service replacement is the plastic web stop button that
prevents the latch plate from falling to the floor while in the stored position. Refer to the instructions supplied with the service kit for the proper web stop
button replacement procedures.

NOTE:  The following procedure is for replacement of an ineffective or damaged seat belt and retractor unit. The front retractor also includes a seat belt
tensioner. If the front seat belt or retractor is ineffective or damaged, but the seat belt tensioner is not deployed, review the recommended procedures for
handling non-deployed supplemental restraints. If the seat belt tensioner has been deployed, review the recommended procedures for service after a
supplemental restraint deployment before removing the unit from the vehicle.

NOTE:  All seat belt retractors except the driver side front retractor include a switchable automatic locking mechanism.

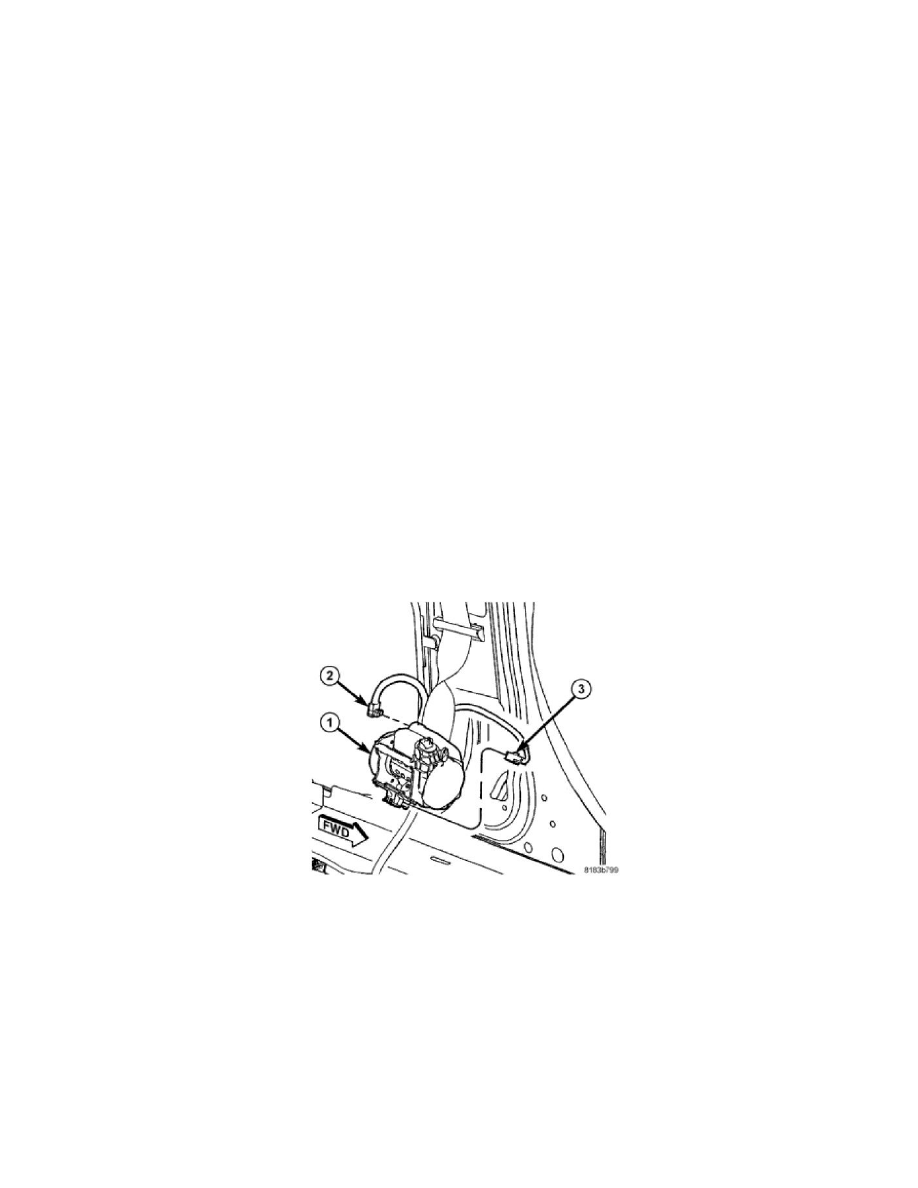

1. Position the seat belt and retractor (1) into the vehicle as a unit.

2. On the driver side only, reconnect the body wire harness connector (3) to the connector receptacle for the seat belt switch located near the bottom

of the retractor.

3. Reconnect the yellow body wire harness connector (2) to the seat belt tensioner initiator on the retractor.
