Compass 4WD L4-2.4L VIN W (2007)
Impact Sensor: Locations

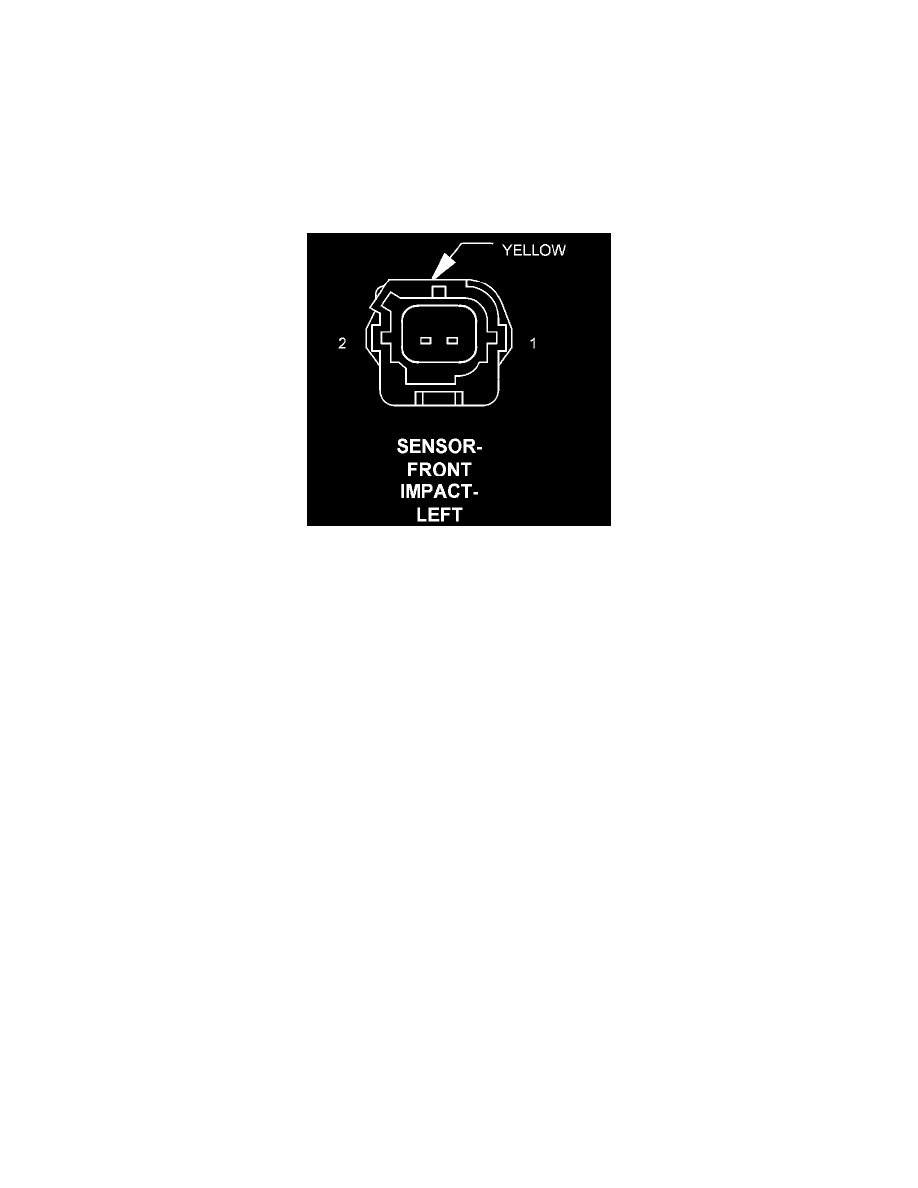

Sensor-Front Impact-Left
Component ID:
302
Component :
SENSOR-FRONT IMPACT-LEFT
Connector:
Name :
SENSOR-FRONT IMPACT-LEFT
Color :
YELLOW
# of pins :
2
Pin
Description
Circuit
1
LEFT FRONT IMPACT SENSOR GROUND
R81 20LB/WT
Pin
Description
Circuit
1
LEFT FRONT IMPACT SENSOR GROUND
R81 20DG/YL
2
LEFT FRONT IMPACT SENSOR SIGNAL
R79 20LB/VT
Component Location - 7
