Alternator: Service and Repair
Generator - Removal

REMOVAL

3.7L / 4.7L

WARNING: Disconnect negative cable from battery before removing battery output wire (B+ wire) from generator. Failure to do so can result
in injury or damage to electrical system.

1. Disconnect negative battery cable at battery.
2. Remove generator drive belt.

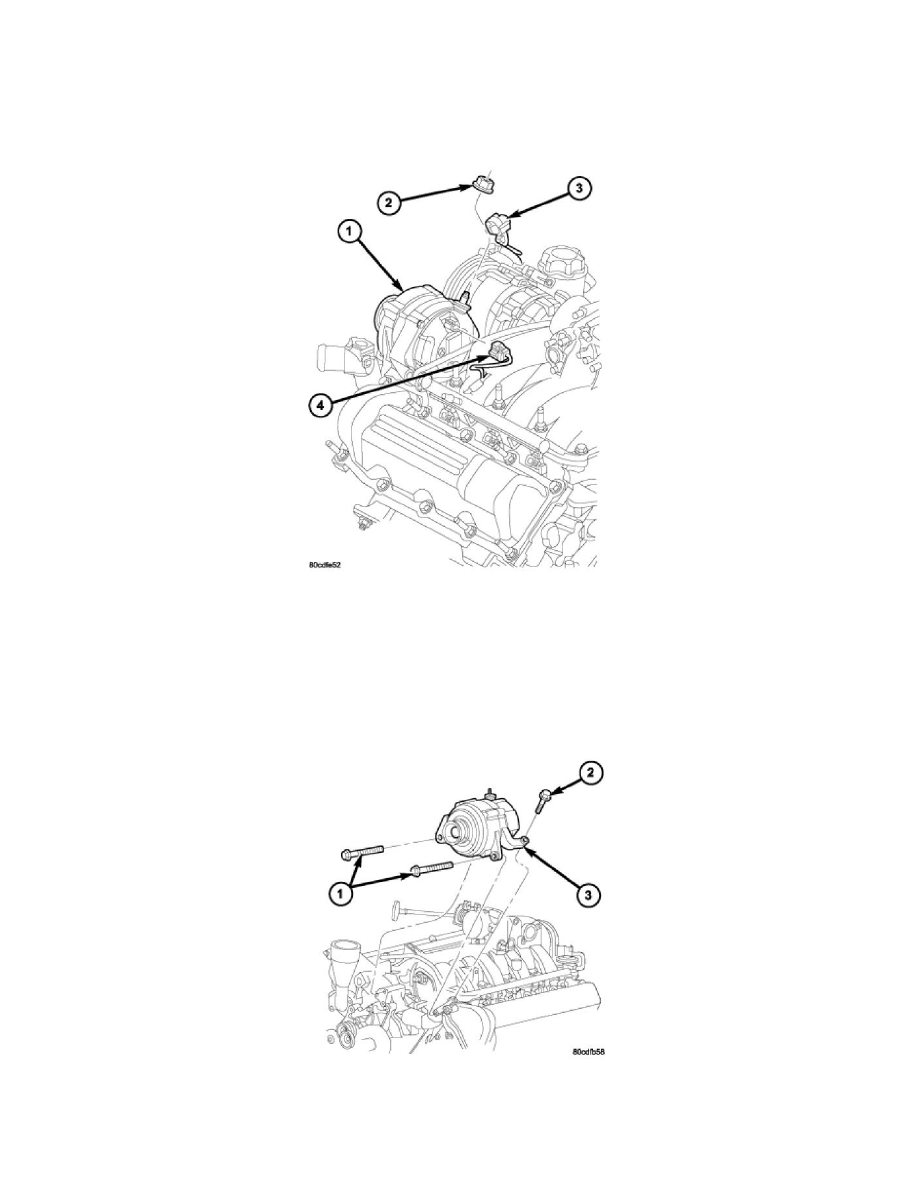

3. Unsnap plastic insulator cap (3) from B+ output terminal.
4. Remove B+ terminal mounting nut (2) at rear of generator. Disconnect terminal from generator.
5. Disconnect field wire connector (4) at rear of generator by pushing on connector tab.

6. Remove 1 rear vertical generator mounting bolt (2).
7. Remove 2 front horizontal generator mounting bolts (1).
8. Remove generator from vehicle.
