Jeep Workshop Service and Repair Manuals

Keyless Entry Transmitter: Component Tests and General Diagnostics

Remote Keyless Entry Transmitter

RKE Diagnosis

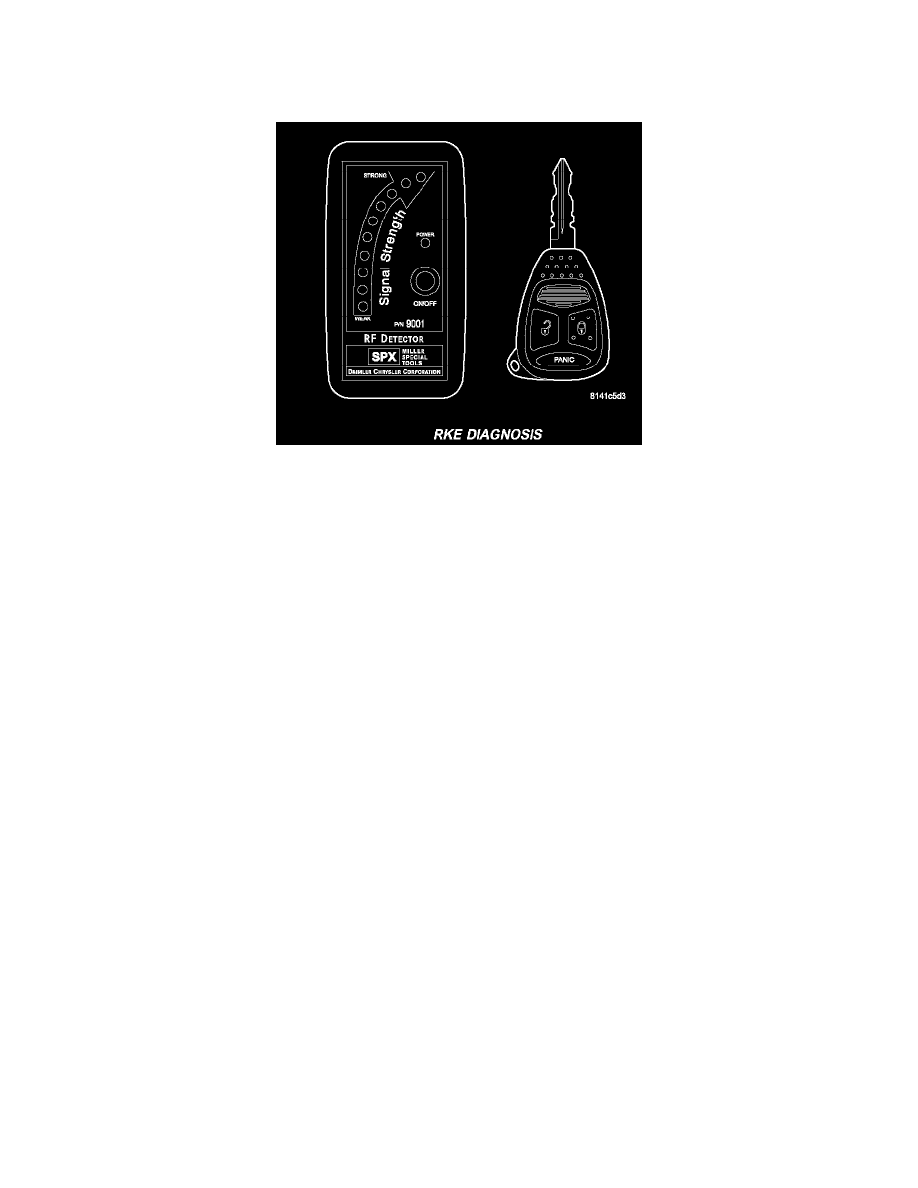

Using special tool 9001, first test to ensure that the transmitter is functioning. Typical testing distance is 2.5 centimeters (1 inch) for Asian transmitters
and 30.5 centimeters (12 inches) for all others. To test, position the transmitter as shown. Press any transmitter button, then test each button
individually. The tool will beep if a radio signal strength that lights five or more LED's is detected. Repeat this test three times. If transmitter fails any of
the test refer to the Diagnostic Procedures.

RKE Transmitter Customer Preferences

AUTOMATIC (ROLLING) LOCKS
The rolling locks feature can be toggled ON/OFF by using the DRBIII (R)only.

HORN CHIRP DISABLING / ENABLING
The horn chirp can be toggled using a DRB III(R) or by using the Remote Keyless Entry (RKE) transmitter.

To DISABLE (cancel) the horn chirp feature, press and hold the transmitter LOCK button for four to ten seconds. While pressing the LOCK button in,
press the UNLOCK button. Release both buttons.

To ENABLE the horn chirp feature, repeat the above procedure.

OPTICAL CHIRP (FLASH) DISABLING / ENABLING
The optical chirp can be toggled using a DRB III(R) or by using the Remote Keyless Entry (RKE) transmitter.

To DISABLE (cancel) the optical chirp feature, press and hold the transmitter LOCK button for four to ten seconds. While pressing the LOCK button
in, press the TAILGATE RELEASE button. Release both buttons.

To ENABLE the optical chirp feature, repeat the above procedure.

TAIL GATE RELEASE DELAY
Press the UNLOCK button for four to ten seconds. While pressing the UNLOCK button, press the TAIL GATE RELEASE button. Release both
buttons.

This will toggle between PRESS AND HOLD and PRESS (no delay).

UNLOCK SEQUENCE
The unlock sequence can be toggled using a DRB III(R) or by using the Remote Keyless Entry (RKE) transmitter.

Press and hold the transmitter UNLOCK button for four to ten seconds. While pressing the UNLOCK button in, press the LOCK button. Release both
buttons.

This will toggle between Driver door first and Unlock all doors function.

RKE Transmitter Batteries
