Jeep Workshop Service and Repair Manuals

Brake Rotor/Disc: Service and Repair
Brake Rotor - Removal and Installation

Front Brake Rotor

FRONT

REMOVAL
  1. Raise and support the vehicle.

2. Remove the tire and wheel assembly.

CAUTION:  Never allow the disc brake caliper to hang from the brake hose. Damage to the brake hose will result. Provide a suitable support to
hang the caliper securely.

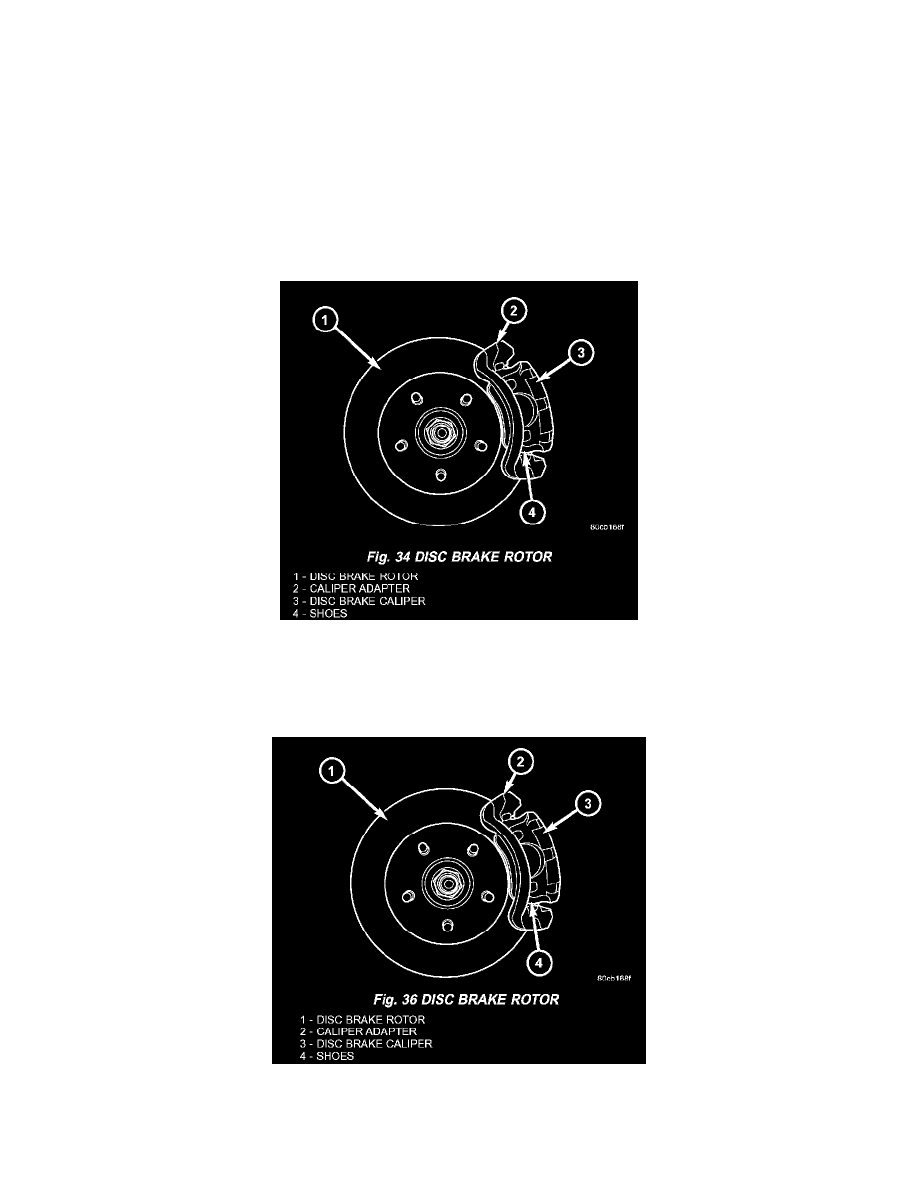

3. Remove the caliper adapter (2) (Fig. 34).
4. Remove the disc brake rotor (1).

INSTALLATION

1. Install the disc brake rotor (1) to the hub.

2. Install the caliper mounting adapter (2) (Fig. 36).
3. Install the tire and wheel assembly.

Rear Brake Rotor
