EGR Valve: Service and Repair
Valve

VALVE
REMOVAL

1. Disconnect the negative battery cable.
2. Remove engine cover.
3. Drain cooling system.
4. Disconnect the electrical connector at EGR valve.

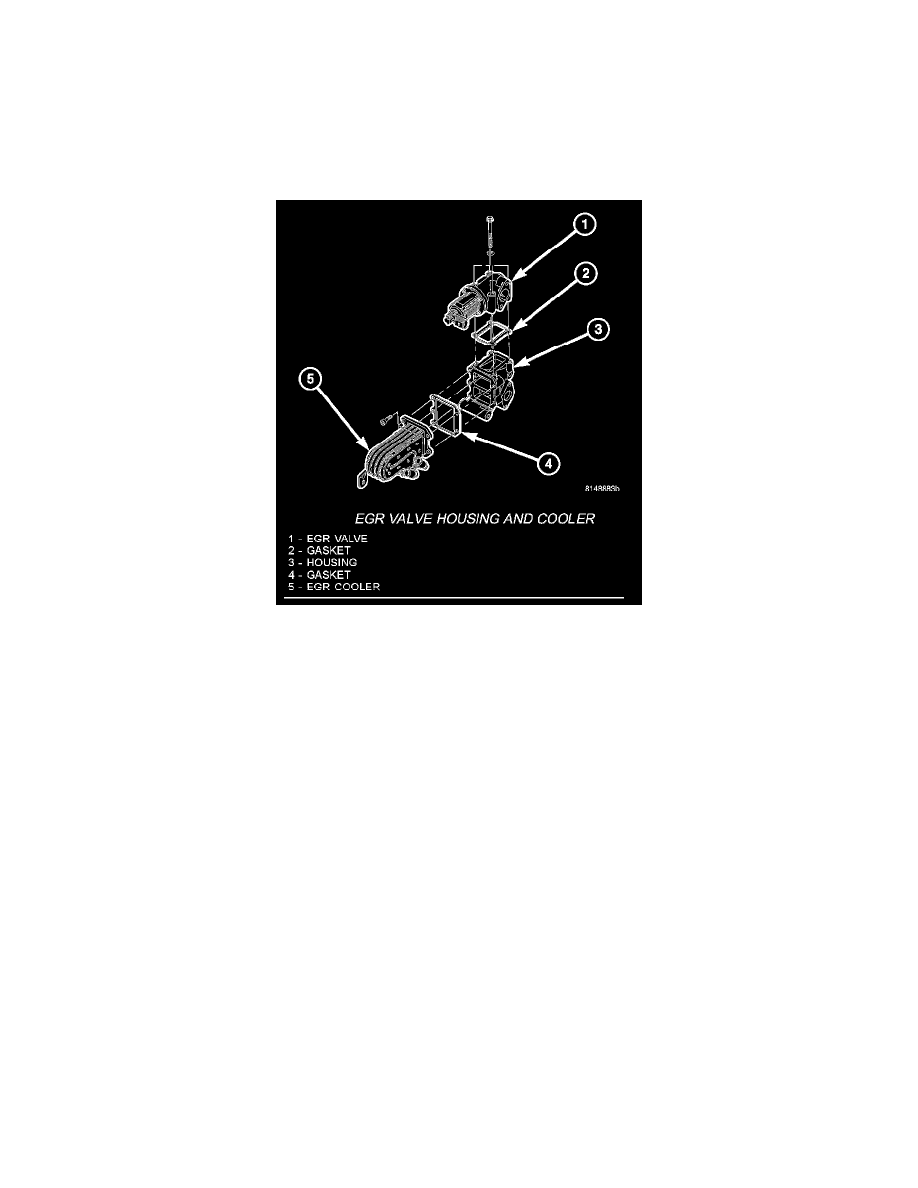

EGR Valve Housing And Cooler

5. Disconnect coolant hoses at EGR valve and cooler
6. Disconnect tube at the EGR valve housing.
7. Remove EGR valve housing to engine block fasteners.
8. Remove EGR valve and cooler assembly from vehicle.
9. Remove EGR valve to cooler retaining bolts and separate EGR valve from cooler.

INSTALLATION

1. Clean all gasket mating surfaces.
