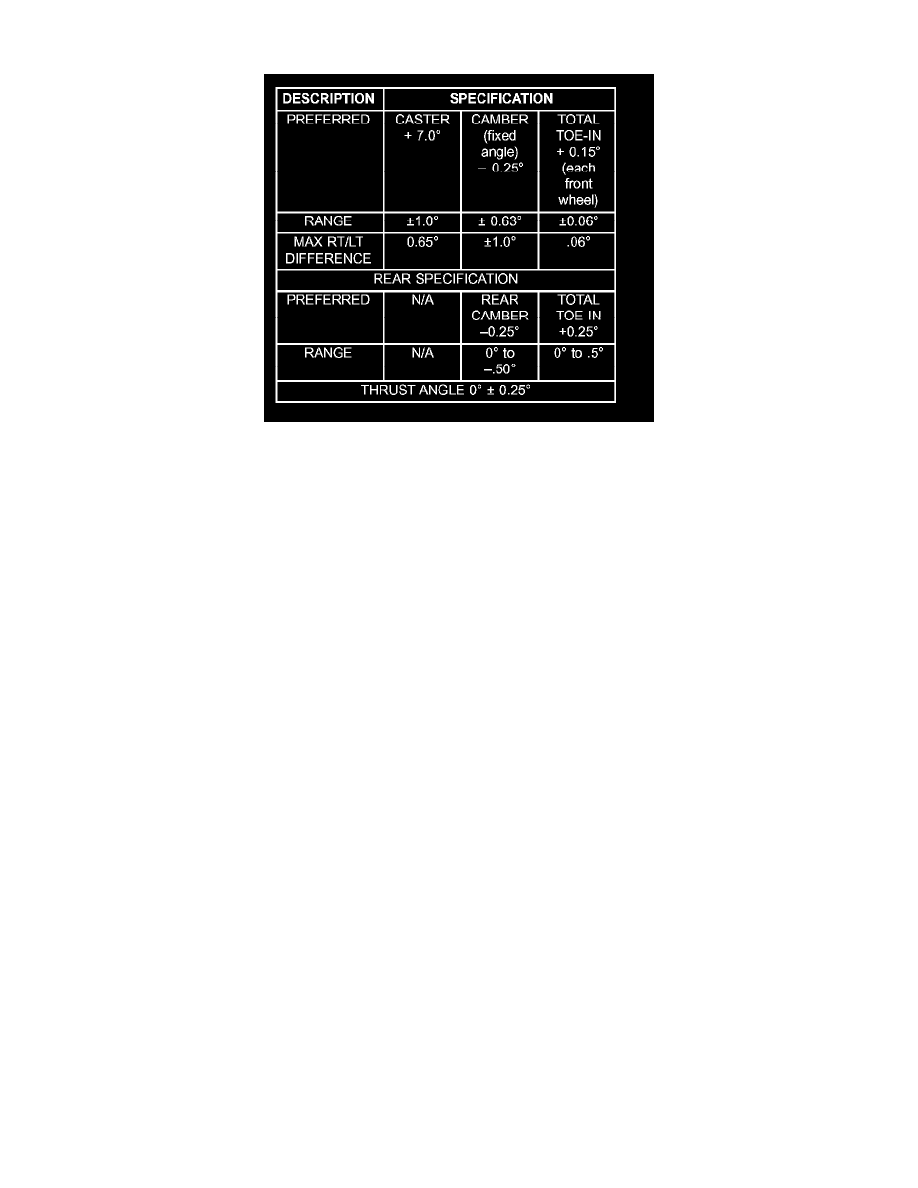

Alignment: Specifications (page 4 of 4)

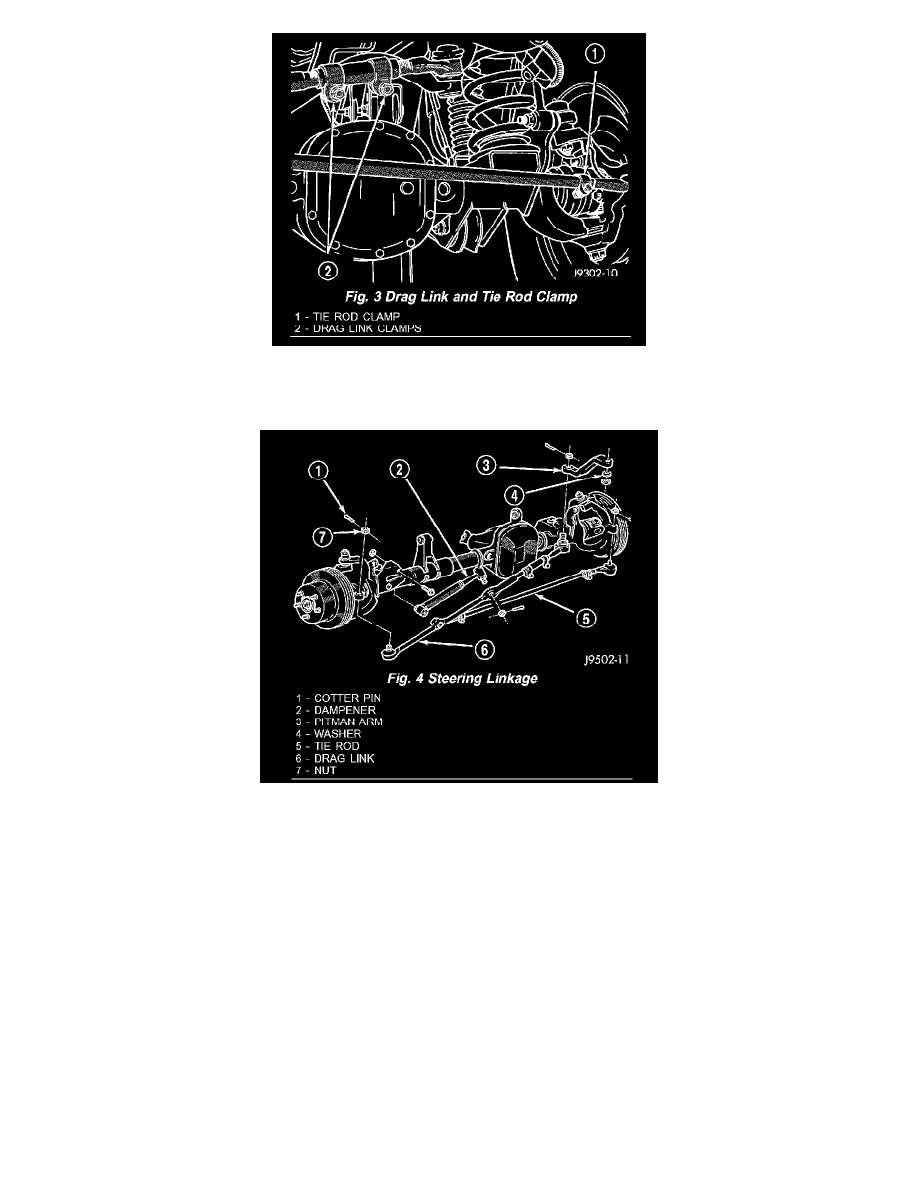

Fig. 3 Drag Link and Tie Rod Clamp

2. Loosen the adjustment sleeve clamp bolts (Fig. 3).

Fig. 4 Steering Linkage

3. Adjust the right wheel toe position with the drag link (Fig. 4). Turn the sleeve until the right wheel is at the correct positive TOE-IN position.

Position the clamp bolts as shown (Fig. 3) and tighten to 49 Nm (36 ft. lbs.). Make sure the toe setting does not change during clamp tightening.

4. Adjust the left wheel toe position with the tie rod. Turn the sleeve until the left wheel is at the same TOE-IN position as the right wheel. Position

the clamp bolts as shown (Fig. 3) and tighten to 27 Nm (20 ft. lbs.). Make sure the toe setting does not change during clamp tightening.

5. Verify the right toe specifications and turn off the engine.
