BLOWER MOTOR ASSEMBLY- LH DRIVE (page 2 of 2)

AIR CONDITIONING

11

REPAIR

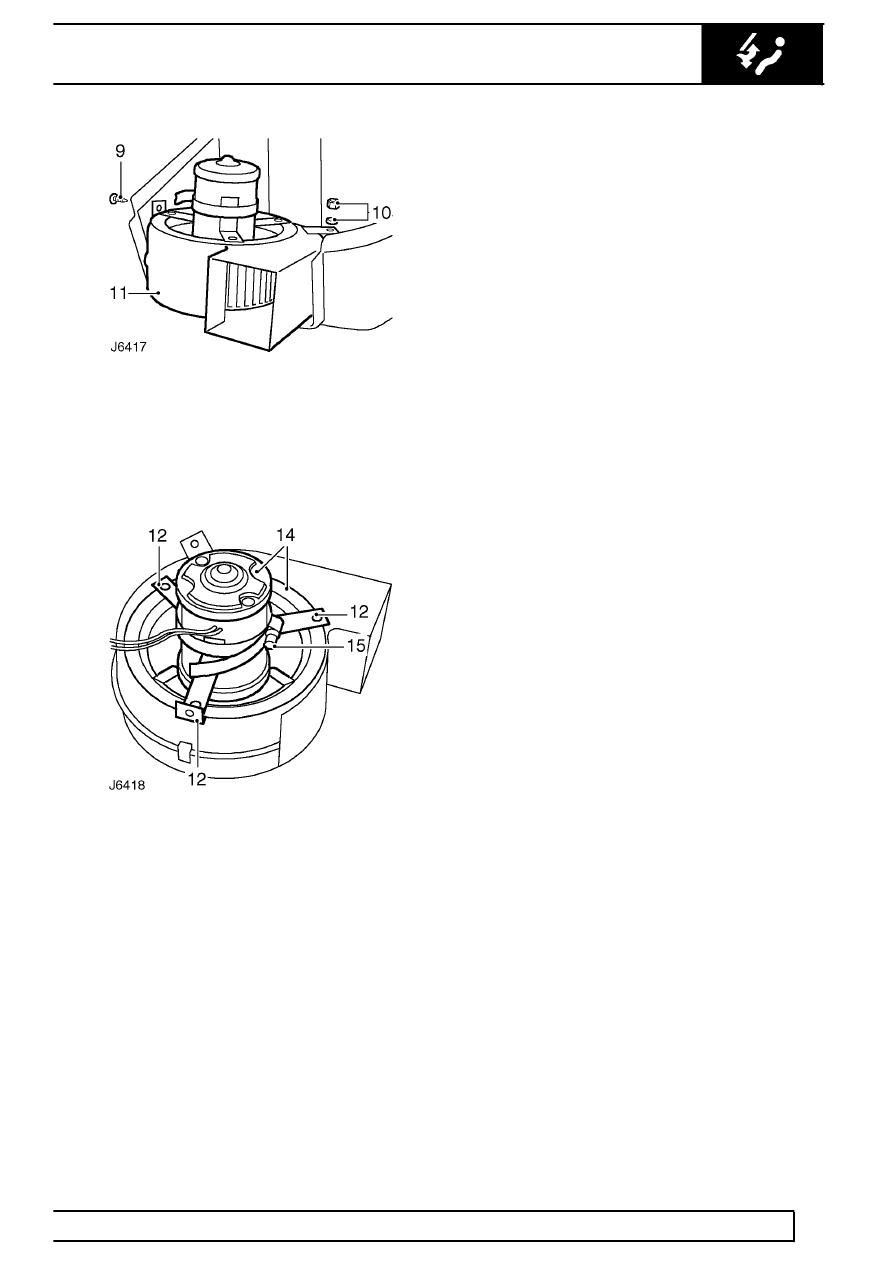

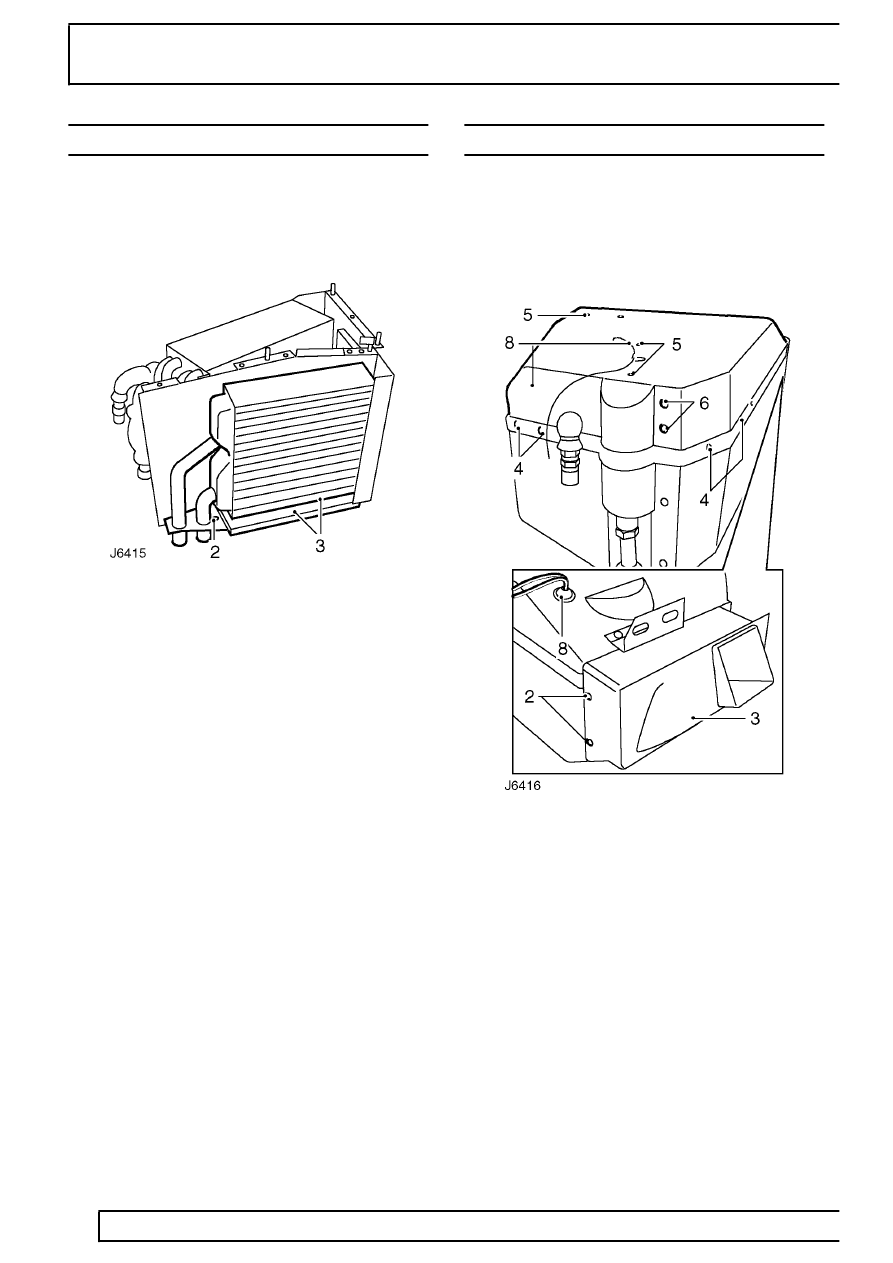

9. Remove screw securing blower motor mounting

bracket to side of casing.

10. Remove nut and washer securing blower motor

housing to pedestal mounting bracket.

11. Lift blower motor assembly from casing.

12. Remove 3 screws and withdraw blower motor

and impellor from housing. Note position of side
mounting bracket and spacing washers between
motor mounting and housing.

13. Remove star washer and withdraw impeller from

blower motor.

14. Lift motor from plastic mounting.
15. Slacken retaining clip and remove 3 support

brackets.

Refit

16. Secure support brackets to new blower motor.

Do not fully tighten clip at this stage.

17. Insert motor into plastic mounting and fit

impeller.

18. Locate spacing washers, side mounting bracket,

and fit motor and mounting into motor housing.

19. Secure assembly to motor housing and fully

tighten support bracket retaining clip.

20. Fit blower motor assembly in main casing.
21. Apply sealing compound around top edge of

main casing.

22. Feed blower motor wiring through top cover and

fit grommet.

23. Fit top cover to casing. Ensure thermostat

temperature probe is inserted in top of
evaporator. Apply mastic sealant to air flap
operating rod aperture.

24. Apply sealing compound to joint face of blower

motor outlet duct.

25. Locate duct over blower motor outlet and secure

to casing.

26. Fit heater/cooler unit

See Heater/cooler unit.
