Drive Belt: Diagrams (page 3 of 6)

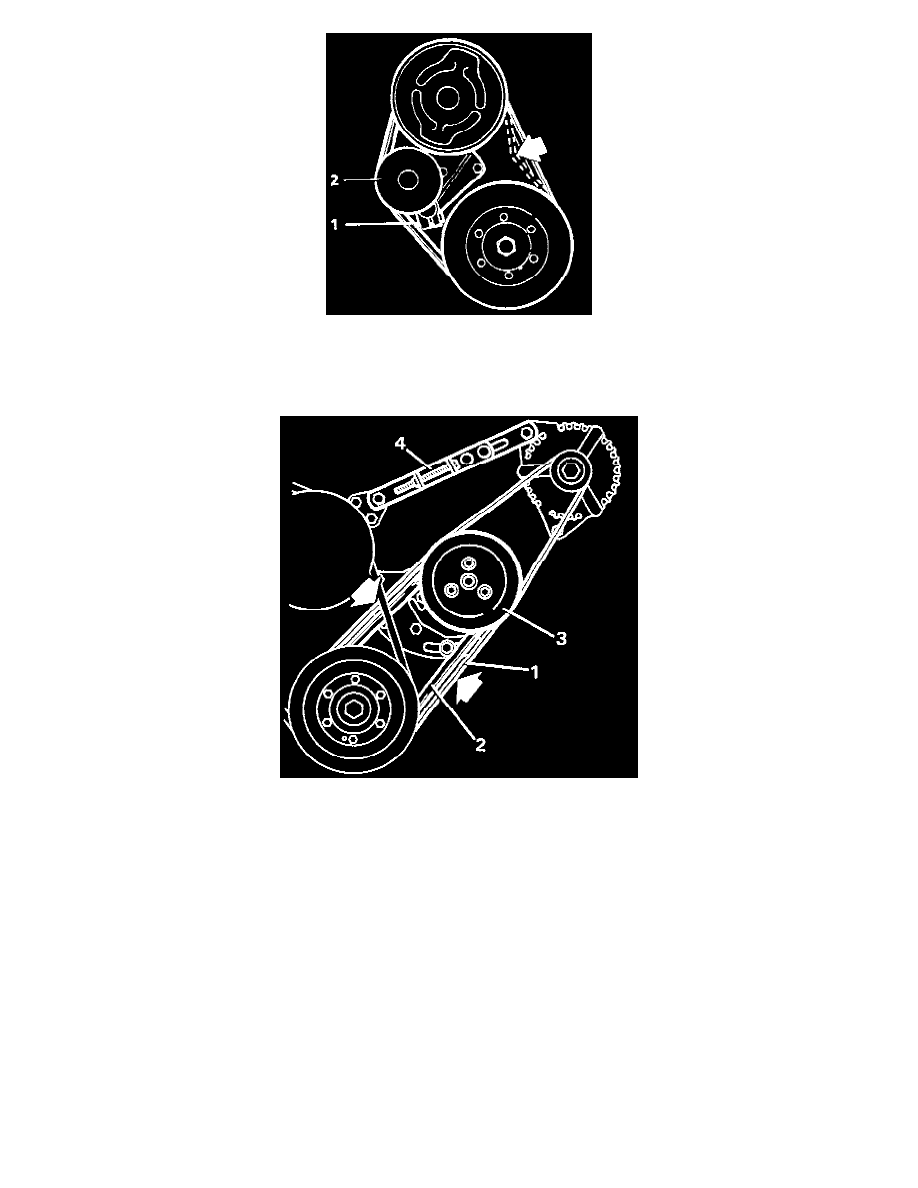

Loosen the idler pulley securing bolt (1) and adjust the pulley (2) position until the correct tension is obtained. Tighten the securing bolt and re-check the
deflection.

ALTERNATOR AND POWER STEERING PUMP DRIVE BELT ADJUSTMENT.

1. Alternator drive belt
2. Steering pump drive belt
3. Guide pulley
4. Alternator drive belt tensioner

An additional pulley, bolted to the front of the steering pump pulley, is used as a guide for the alternator drive belt. Before adjustment of the steering
pump belt is carried out, the alternator belt must be loosened to facilitate accurate adjustment. Before adjusting the alternator drive belt ensure the
steering pump belt is correctly adjusted.

POWER STEERING PUMP DRIVE BELT.
