ENGINE - V8

REPAIRS 12-2-13

REPAIRS

Seal - crankshaft - rear

$% 12.21.20

Remove

1. Automatic gearbox models:Remove

converter drive plate.


 +

 ENGINE - V8, REPAIRS, Plate - drive

- automatic.

2. Manual gearbox models:Remove flywheel.

 +

 ENGINE - V8, REPAIRS, Flywheel.

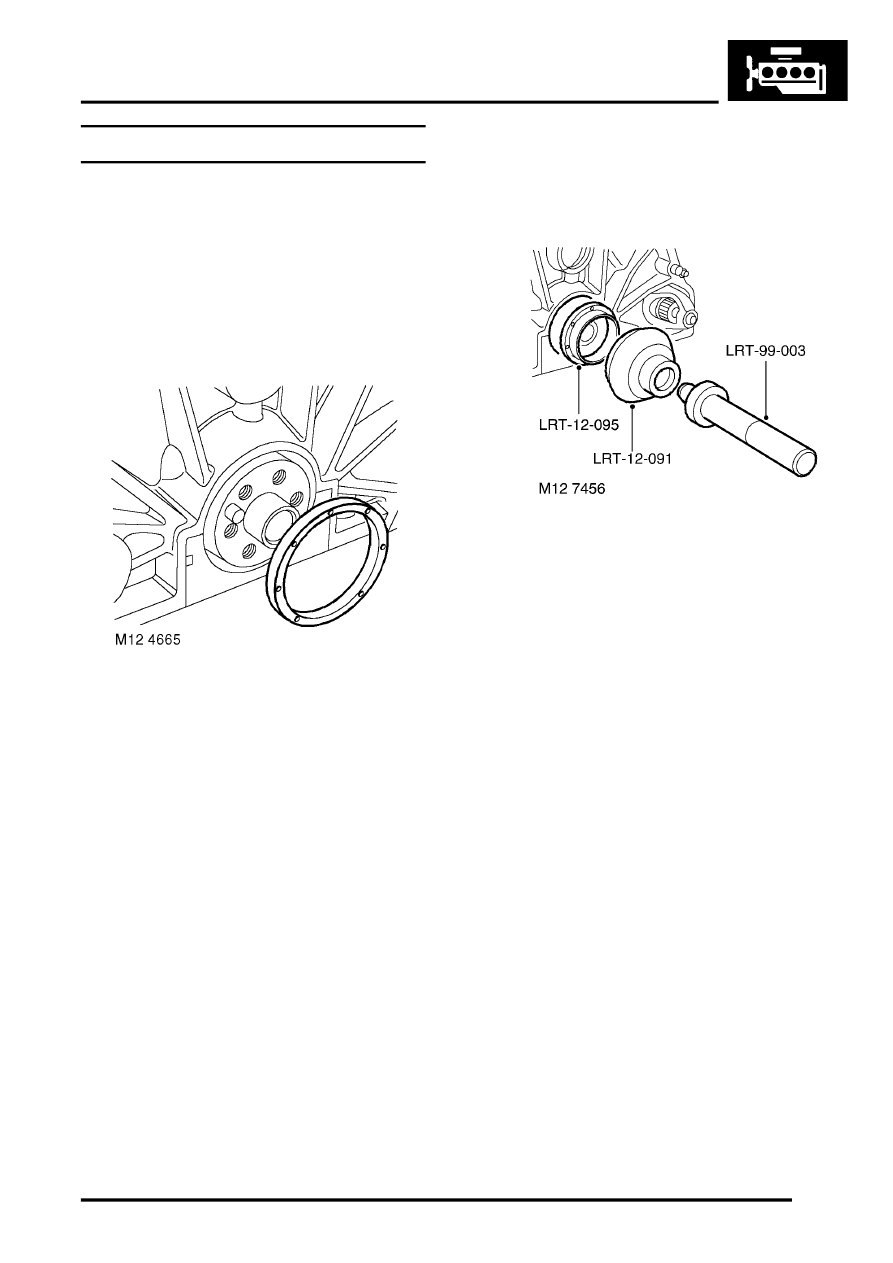

3. Carefully remove oil seal from cylinder block to

avoid damage to seal location or running
surface on crankshaft. Discard seal.

Refit

1. Ensure both seal location and running  surface

on crankshaft are clean.

2. Lubricate replacement oil seal with engine oil.

3. Lubricate seal guide LRT-12-095 with engine

oil, fit seal guide to crankshaft.

4. Fit oil seal squarely onto crankshaft and

remove seal guide  LRT-12-095.

5. Fit seal into location using tools LRT-12-091

and LRT-99-003.

6. Automatic gearbox models:Fit converter

drive plate.


 +

 ENGINE - V8, REPAIRS, Plate - drive

- automatic.

7. Manual gearbox models:Fit flywheel.

 +

 ENGINE - V8, REPAIRS, Flywheel.
