Electric windows do not operate

ELECTRIC WINDOWS DO NOT OPERATE

Model

Freelander (LN)

Affected vehicles

All vehicles up to VIN 2A 360697 RE - ISSUE INFORMATION: Part number change on the attached supplement. Please destroy your existing copy and replace with this Issue 2.

Date

2002-02-27

Reference

Bulletin 0048, CDS ref L8739bu

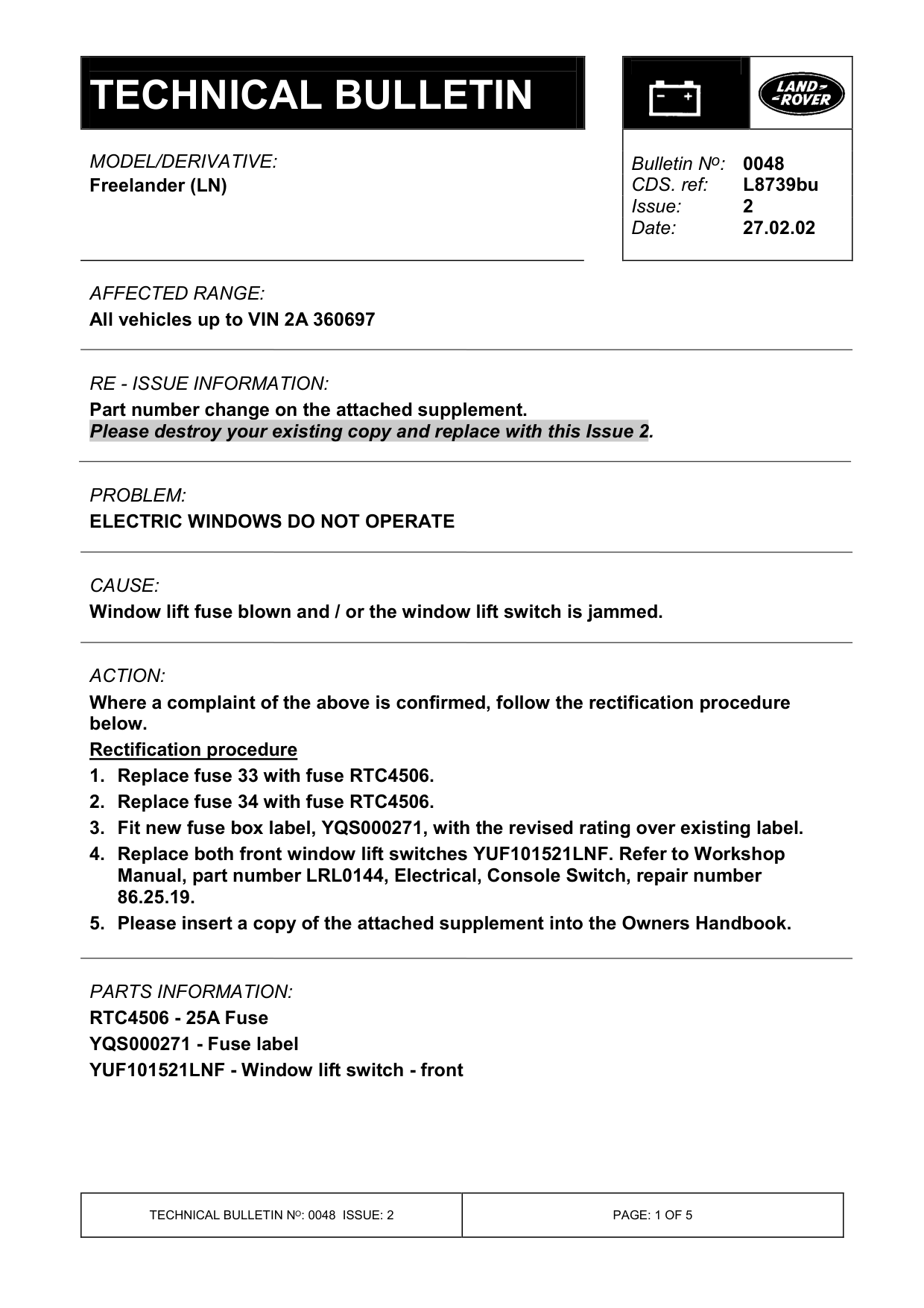

Bulletin text

Freelander (LN)

AFFECTED RANGE:

All vehicles up to VIN 2A 360697

RE - ISSUE INFORMATION: Part number change on the attached supplement. Please destroy your existing copy and replace with this Issue 2.

PROBLEM:

ELECTRIC WINDOWS DO NOT OPERATE

CAUSE:

Window lift fuse blown and / or the window lift switch is jammed.

ACTION:

Where a complaint of the above is confirmed, follow the rectification procedure below. Rectification procedure 1. Replace fuse 33 with fuse RTC4506. 2. Replace fuse 34 with fuse RTC4506. 3. Fit new fuse box label, YQS000271, with the revised rating over existing label. 4. Replace both front window lift switches YUF101521LNF. Refer to Workshop Manual, part number LRL0144, Electrical, Console Switch, repair number 86.25.19. 5. Please insert a copy of the attached supplement into the Owners Handbook.

PARTS INFORMATION:

RTC4506 - 25A Fuse YQS000271 - Fuse label YUF101521LNF - Window lift switch - front

Bulletin N o : 0048

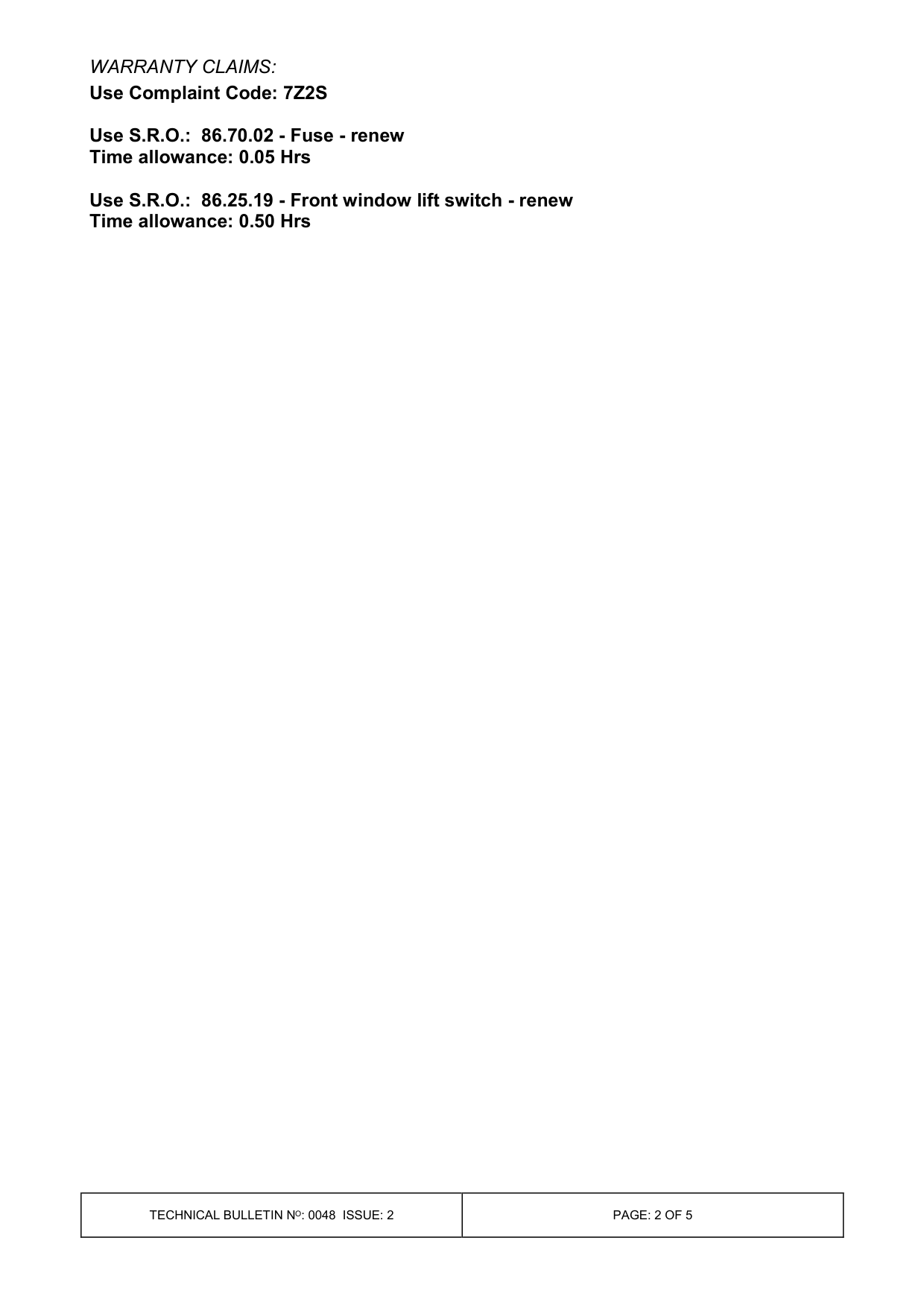

WARRANTY CLAIMS: Use Complaint Code: 7Z2S

Use S.R.O.: 86.70.02 - Fuse - renew Time allowance: 0.05 Hrs

Use S.R.O.: 86.25.19 - Front window lift switch - renew Time allowance: 0.50 Hrs

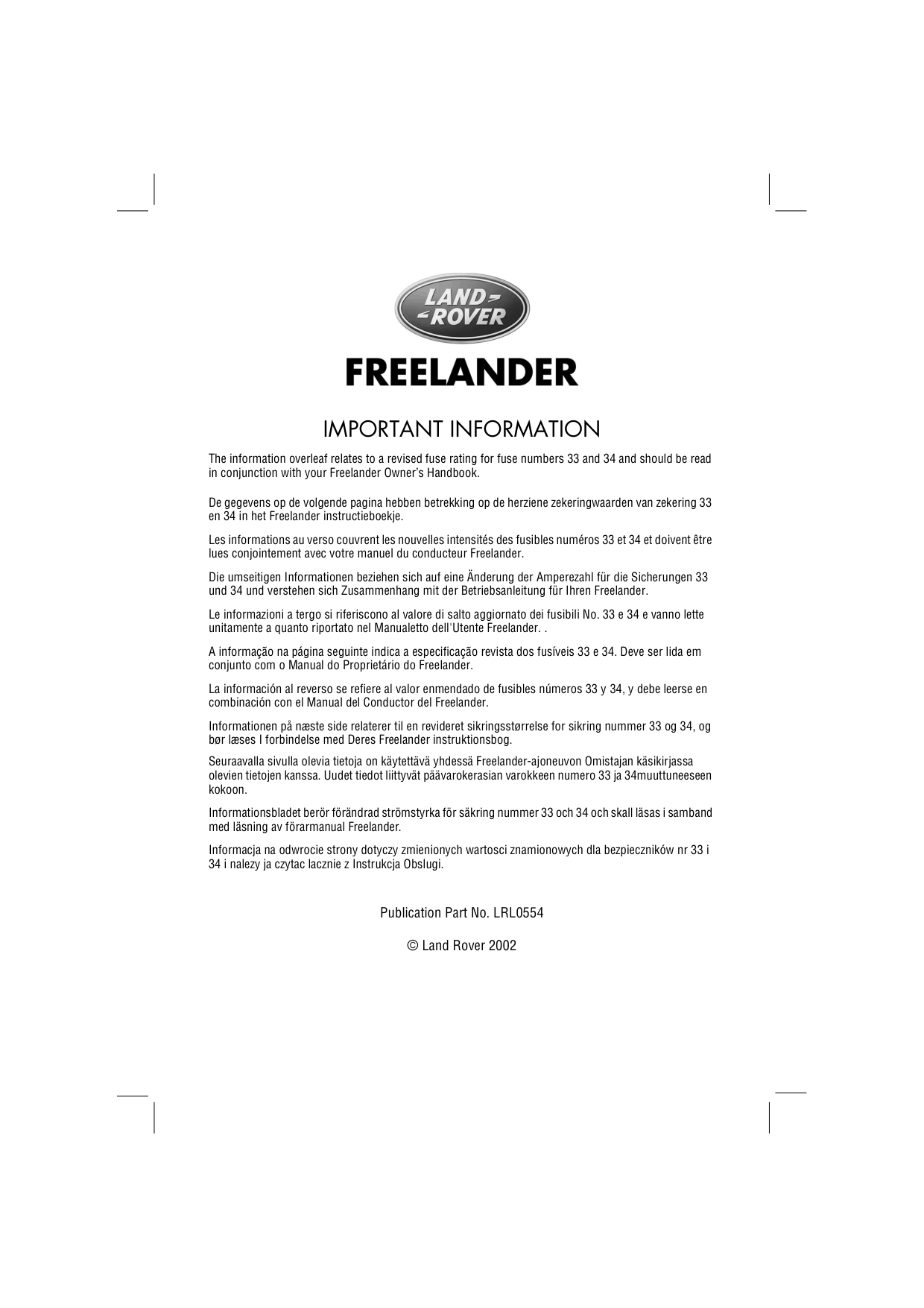

IMPORTANT INFORMATION The information overleaf relates to a revised fuse rating for fuse numbers 33 and 34 and should be read in conjunction with your Freelander Owner’s Handbook.

De gegevens op de volgende pagina hebben betrekking op de herziene zekeringwaarden van zekering 33 en 34 in het Freelander instructieboekje.

Les informations au verso couvrent les nouvelles intensités des fusibles numéros 33 et 34 et doivent être lues conjointement avec votre manuel du conducteur Freelander.

Die umseitigen Informationen beziehen sich auf eine Änderung der Amperezahl für die Sicherungen 33 und 34 und verstehen sich Zusammenhang mit der Betriebsanleitung für Ihren Freelander.

Le informazioni a tergo si riferiscono al valore di salto aggiornato dei fusibili No. 33 e 34 e vanno lette unitamente a quanto riportato nel Manualetto dell'Utente Freelander. .

A informação na página seguinte indica a especificação revista dos fusíveis 33 e 34. Deve ser lida em conjunto com o Manual do Proprietário do Freelander.

La información al reverso se refiere al valor enmendado de fusibles números 33 y 34, y debe leerse en combinación con el Manual del Conductor del Freelander.

Informationen på næste side relaterer til en revideret sikringsstørrelse for sikring nummer 33 og 34, og bør læses I forbindelse med Deres Freelander instruktionsbog.

Seuraavalla sivulla olevia tietoja on käytettävä yhdessä Freelander-ajoneuvon Omistajan käsikirjassa olevien tietojen kanssa. Uudet tiedot liittyvät päävarokerasian varokkeen numero 33 ja 34muuttuneeseen kokoon.

Informationsbladet berör förändrad strömstyrka för säkring nummer 33 och 34 och skall läsas i samband med läsning av förarmanual Freelander.

Informacja na odwrocie strony dotyczy zmienionych wartosci znamionowych dla bezpieczników nr 33 i 34 i nalezy ja czytac lacznie z Instrukcja Obslugi.

Publication Part No. LRL0554

© Land Rover 2002

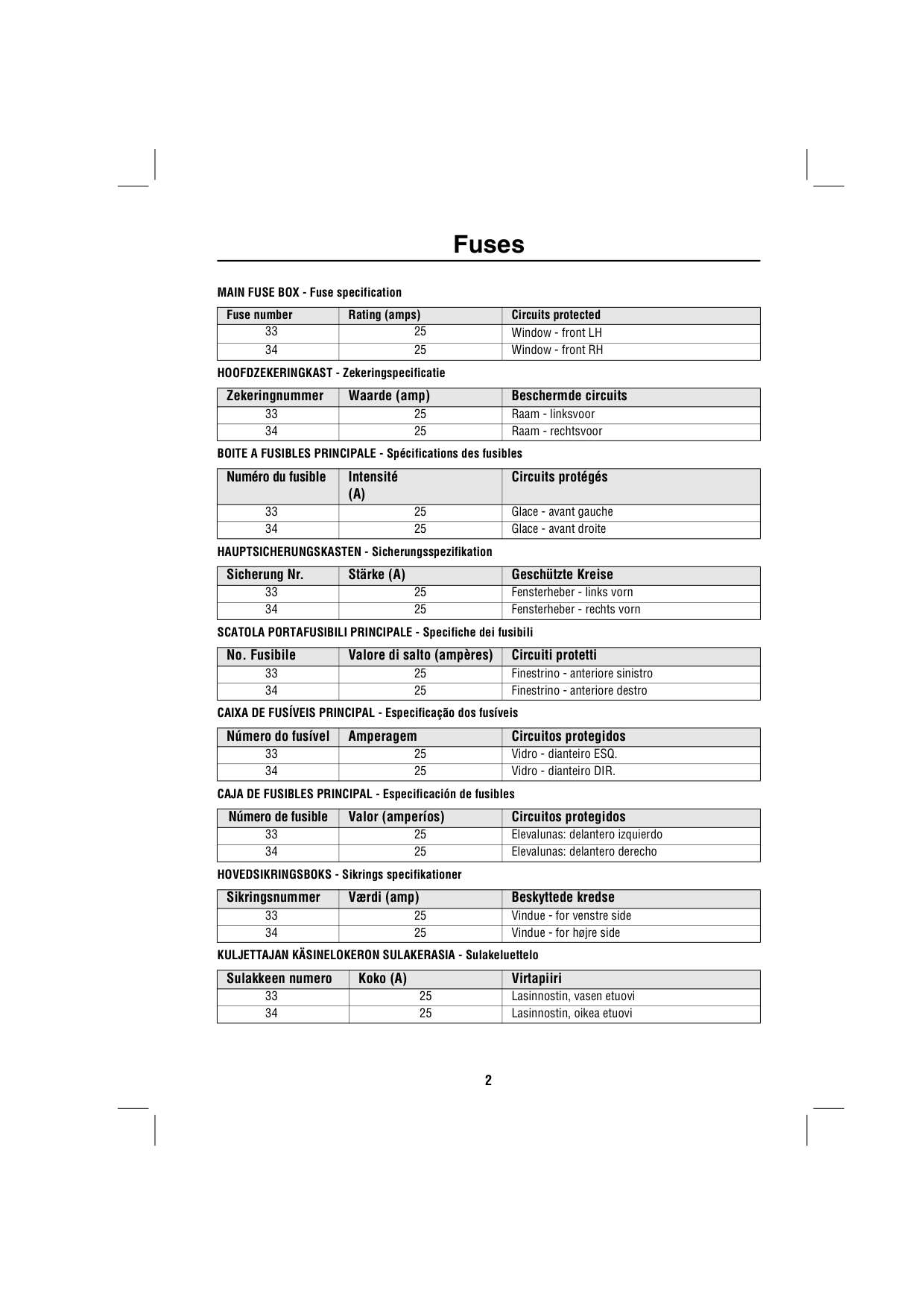

Fuses MAIN FUSE BOX - Fuse specification

Fuse number 33 34

HOOFDZEKERINGKAST - Zekeringspecificatie

Zekeringnummer 33 34

BOITE A FUSIBLES PRINCIPALE - Spécifications des fusibles

Numéro du fusible

33 34

HAUPTSICHERUNGSKASTEN - Sicherungsspezifikation

Sicherung Nr. 33 34

SCATOLA PORTAFUSIBILI PRINCIPALE - Specifiche dei fusibili

No. Fusibile 33 34

CAIXA DE FUSÍVEIS PRINCIPAL - Especificação dos fusíveis

Número do fusível 33 34

CAJA DE FUSIBLES PRINCIPAL - Especificación de fusibles

Número de fusible 33 34

HOVEDSIKRINGSBOKS - Sikrings specifikationer

Sikringsnummer 33 34

KULJETTAJAN KÄSINELOKERON SULAKERASIA - Sulakeluettelo

Sulakkeen numero 33 34

Fuses

Fuses

Rating (amps) Circuits protected 25 Window - front LH 25 Window - front RH

Waarde (amp) Beschermde circuits 25 Raam - linksvoor 25 Raam - rechtsvoor

Intensité Circuits protégés (A) 25 Glace - avant gauche 25 Glace - avant droite

Stärke (A) Geschützte Kreise 25 Fensterheber - links vorn 25 Fensterheber - rechts vorn

Valore di salto (ampères) Circuiti protetti 25 Finestrino - anteriore sinistro 25 Finestrino - anteriore destro

Amperagem Circuitos protegidos 25 Vidro - dianteiro ESQ. 25 Vidro - dianteiro DIR.

Valor (amperíos) Circuitos protegidos 25 Elevalunas: delantero izquierdo 25 Elevalunas: delantero derecho

Værdi (amp) Beskyttede kredse 25 Vindue - for venstre side 25 Vindue - for højre side

Koko (A) Virtapiiri 25 Lasinnostin, vasen etuovi 25 Lasinnostin, oikea etuovi

2

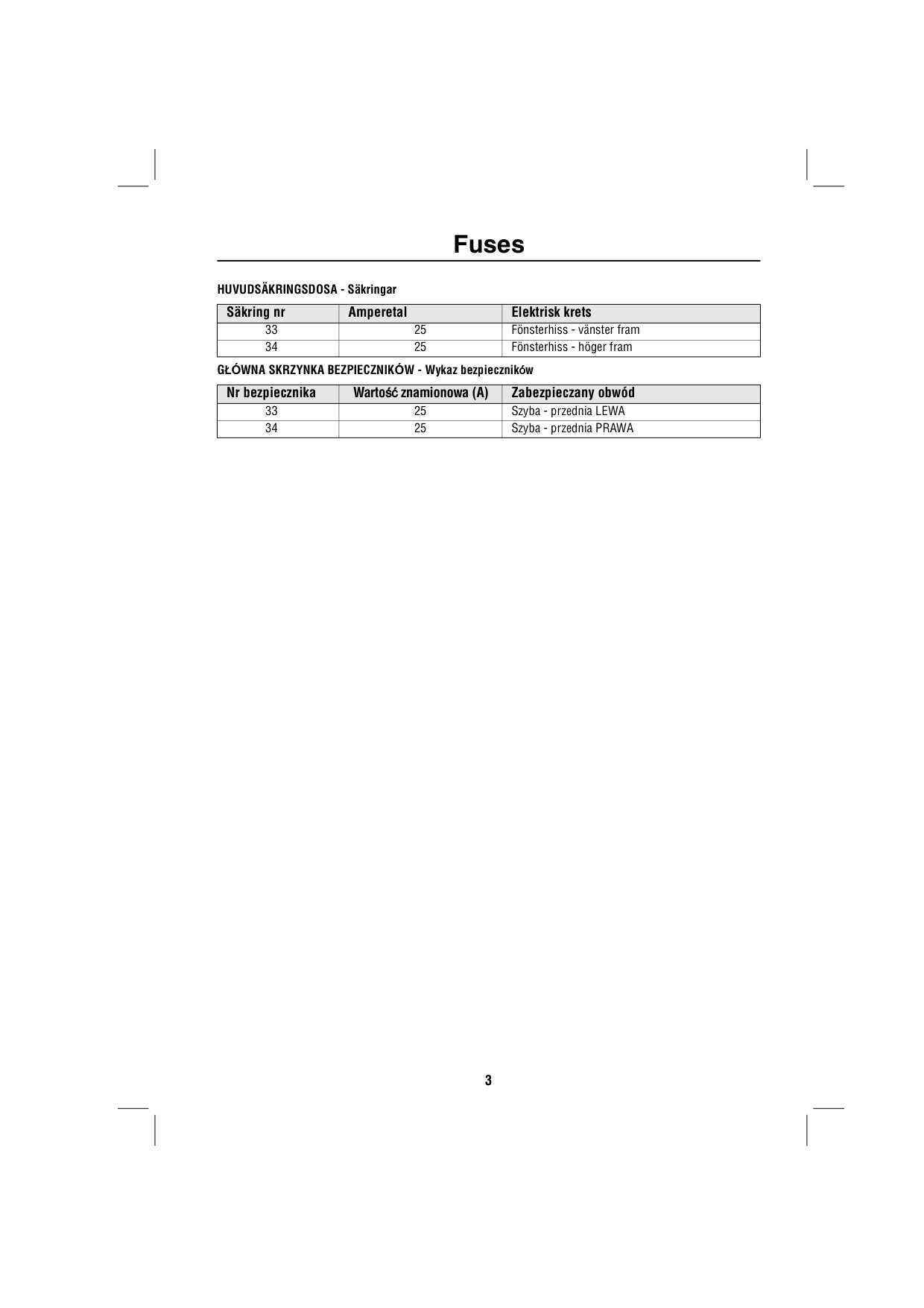

HUVUDSÄKRINGSDOSA - Säkringar

Säkring nr 33 34

G £Ó WNA SKRZYNKA BEZPIECZNIK Ó W - Wykaz bezpiecznik ó w

Nr bezpiecznika 33 34

Fuses

Amperetal Elektrisk krets 25 Fönsterhiss - vänster fram 25 Fönsterhiss - höger fram

Warto œæ znamionowa (A) Zabezpieczany obwód 25 Szyba - przednia LEWA 25 Szyba - przednia PRAWA

3
