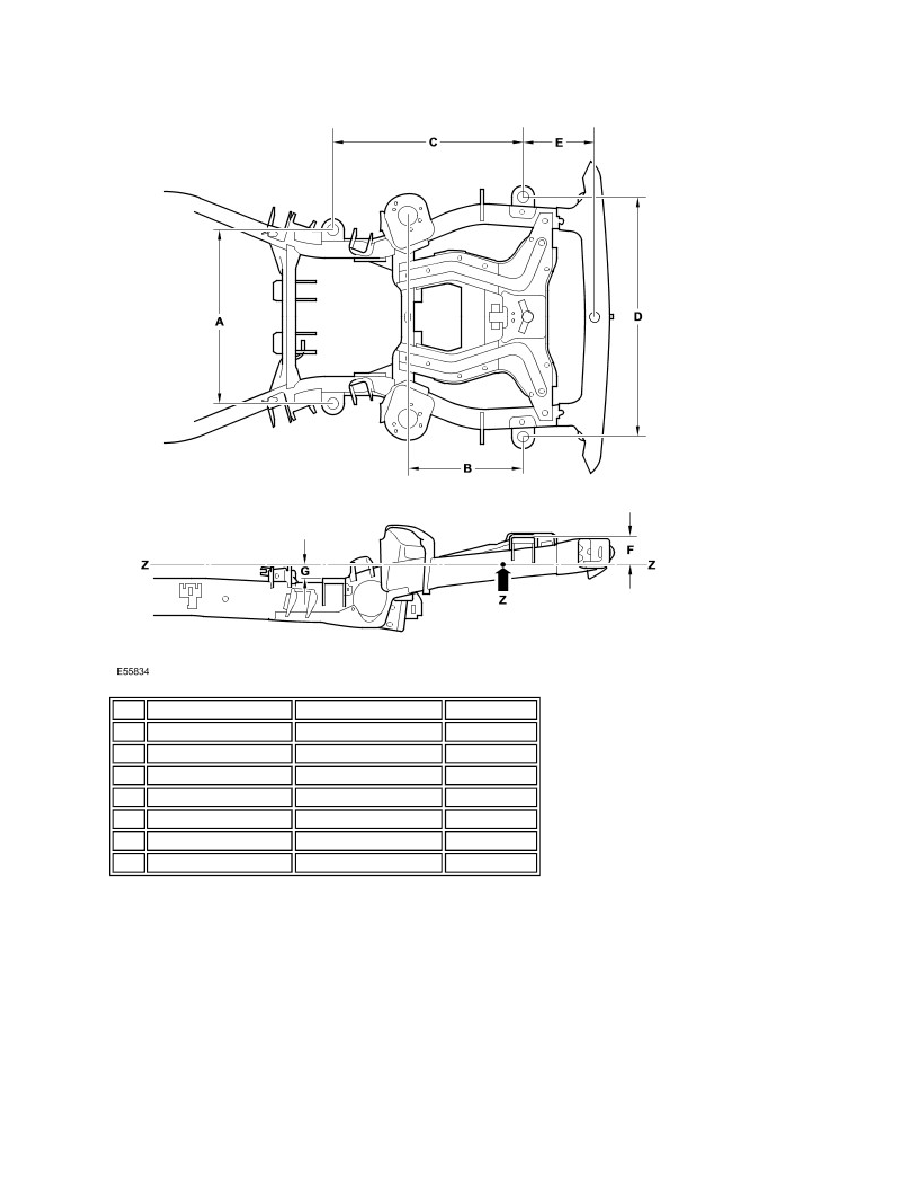

Rear integral body frame dimensions

Item

From

To

Length

A

Body Mount 4 (LH)

Body Mount 4 (RH)

806 (31.732)

B

Body Mount 5 ( rear)

Damper Mounting

533.5 (21.00)

C

Body Mount 5 ( rear)

Body Mount 4

882.8 (34.755)

D

Body Mount 5 (LH rear)  Body Mount 5 (RH rear)  1114 (43.858)

E

Body Mount 5 ( rear)

Rear Crossmember

332 (13.07)

F

Datum Line (Z)

Body Mount 5 (rear)

127.5 (5.01)

G

Datum Line (Z)

Body Mount 4

61.2 (2.40)
