Fuel Rail: Service and Repair

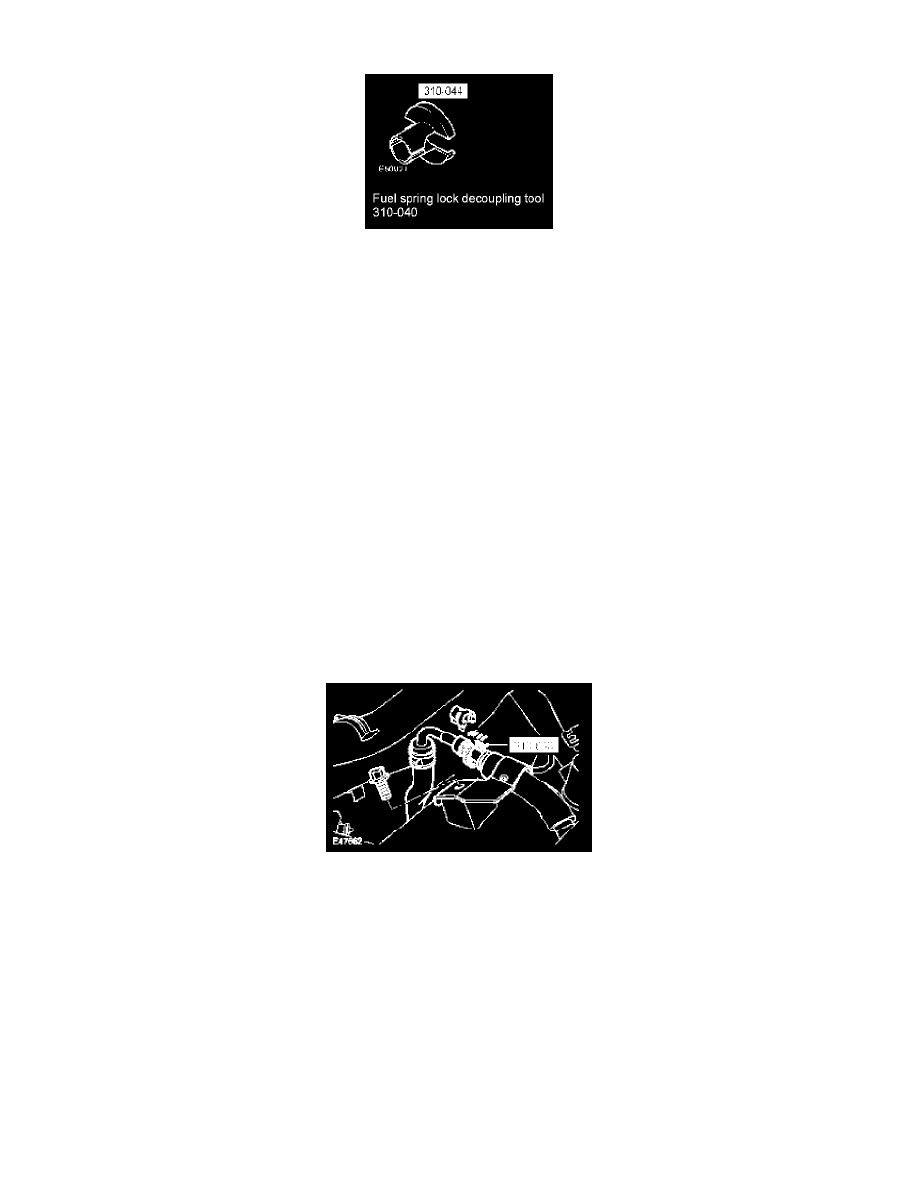

Special Tools

Fuel Rail

Service Repair No - 19.60.04

Removal

WARNING:

^

Do not smoke or carry lighted tobacco or open flame of any type when working on or near any fuel related components. Highly
flammable vapors are always present and may ignite. Failure to follow these instructions may result in personal injury.

^

Do not carry or operate cellular phones when working on or near any fuel related components. Highly flammable vapors are always
present and may ignite. Failure to follow these instructions may result in personal injury.

1. Disconnect the battery ground cable.
2. Remove the intake manifold.
3. Release the fuel supply line.

^

Remove the bolt.

WARNING: The spilling of fuel is unavoidable during this operation. Ensure that all necessary precautions are taken to prevent fire and
explosion.

4. Using the special tool, disconnect the fuel line.

^

Position an absorbent cloth to collect fluid spillage.

^

Depress the quick release connector.

WARNING: The spilling of fuel is unavoidable during this operation. Ensure that all necessary precautions are taken to prevent fire and
explosion.

5. Remove the fuel rail.

^

Remove the 4 bolts.

^

Position an absorbent cloth to collect fluid spillage.
