Tailgate Interior Trim Panel: Service and Repair

Tailgate Trim Panel

Service Repair No - 76.49.23

Removal

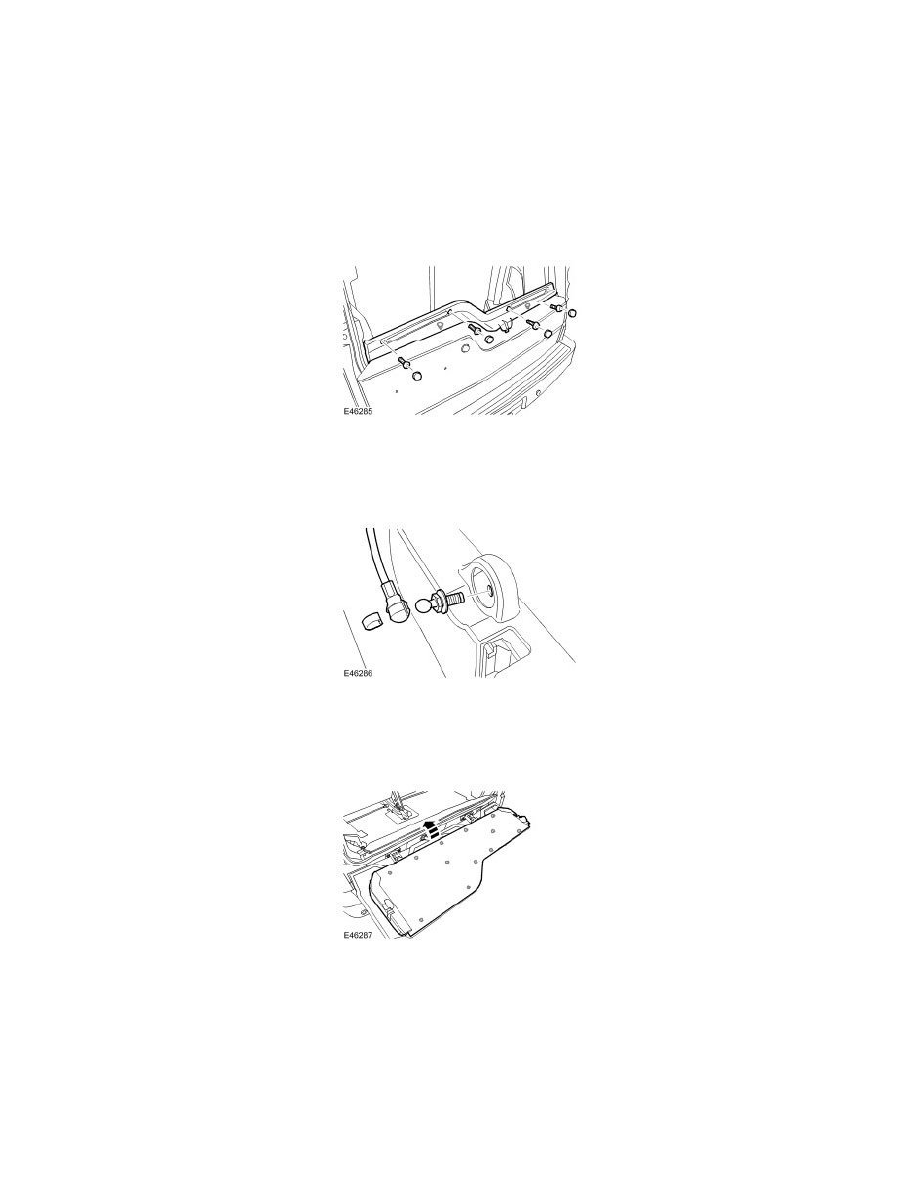

1. Remove the tailgate upper trim panel.

^

Remove the 4 screw covers.

^

Remove the 4 screws.

^

Release the 2 clips.

2. CAUTION:  To protect the paintwork, the tailgate must be supported at all times.

Release the 2 support cables from the tailgate.
^

Release the 2 clips.

3. Remove the 2 support cable spigots from the tailgate.
4. Lift the tailgate hinge cover for access.
5. Remove the tailgate trim panel.

^

Release from the 12 clips.

6. NOTE:  Do not disassemble further if the component is removed for access only.

Remove the 12 clips from the tailgate trim panel.
