5. Seperate the climate control unit.

^

Remove the 11 screws.

^

Remove the 6 clips.

^

Release the 7 clips.

6. Remove the evaporator core.

^

Remove the evaporator end trim.

Installation

1. Install the evaporator core.

^

Install the evaporator end trim

2. Assemble the climate control unit.

^

Secure the clips.

^

Install the screws.

^

Install the clips.

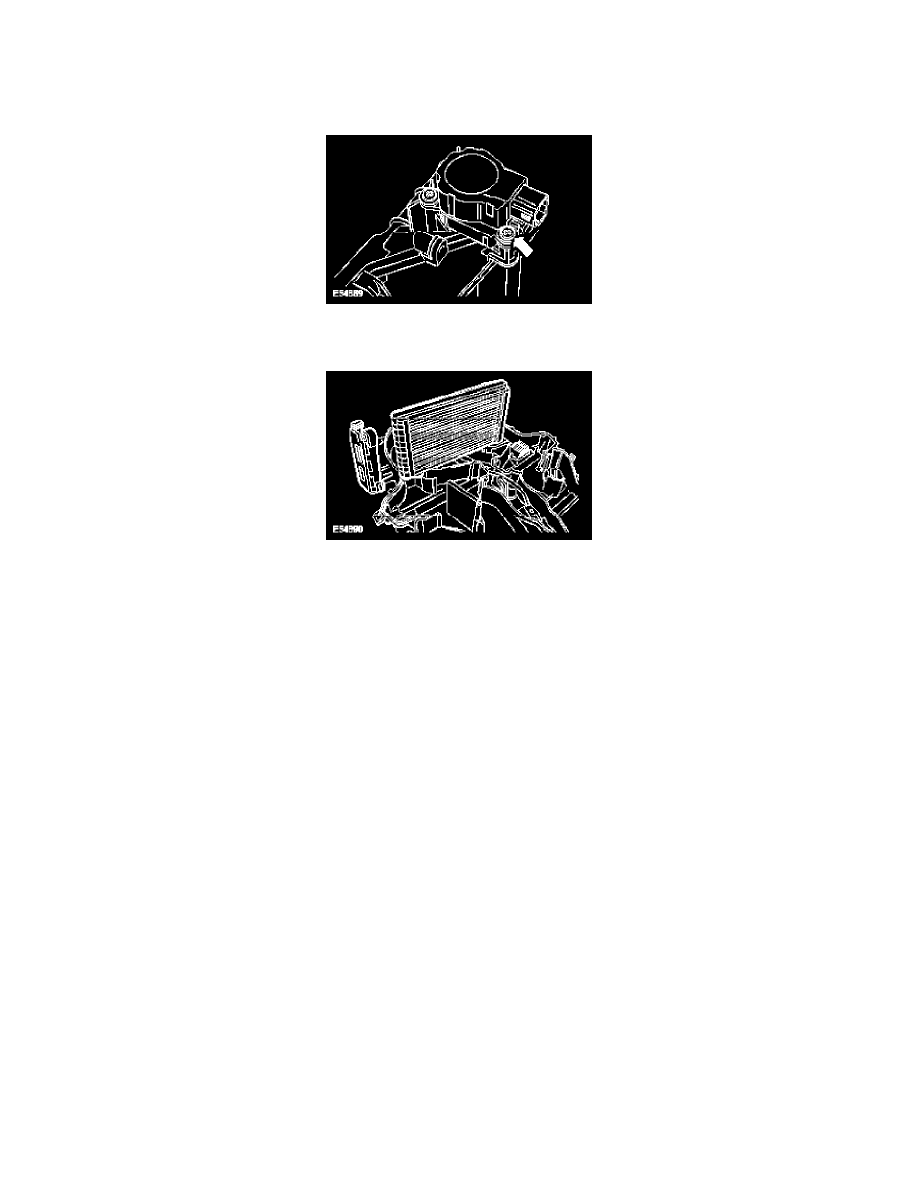

3. Install the distribution motor.

^

Tighten the screw.

4. Install the heater core.

^

Install the heater core.

^

Secure in the 2 clips.

5. Install the TXV assembly.

^

Install new O-ring seals.

^

Install the bolts and tighten to 10 Nm (7 ft. lbs.).

^

Tighten the screws.

6. Install the climate control assembly.
