Radiator: Service and Repair

RADIATOR

REMOVE

1. Drain the cooling system.
2. Remove the fan blades.
3. Remove the fan cowl.

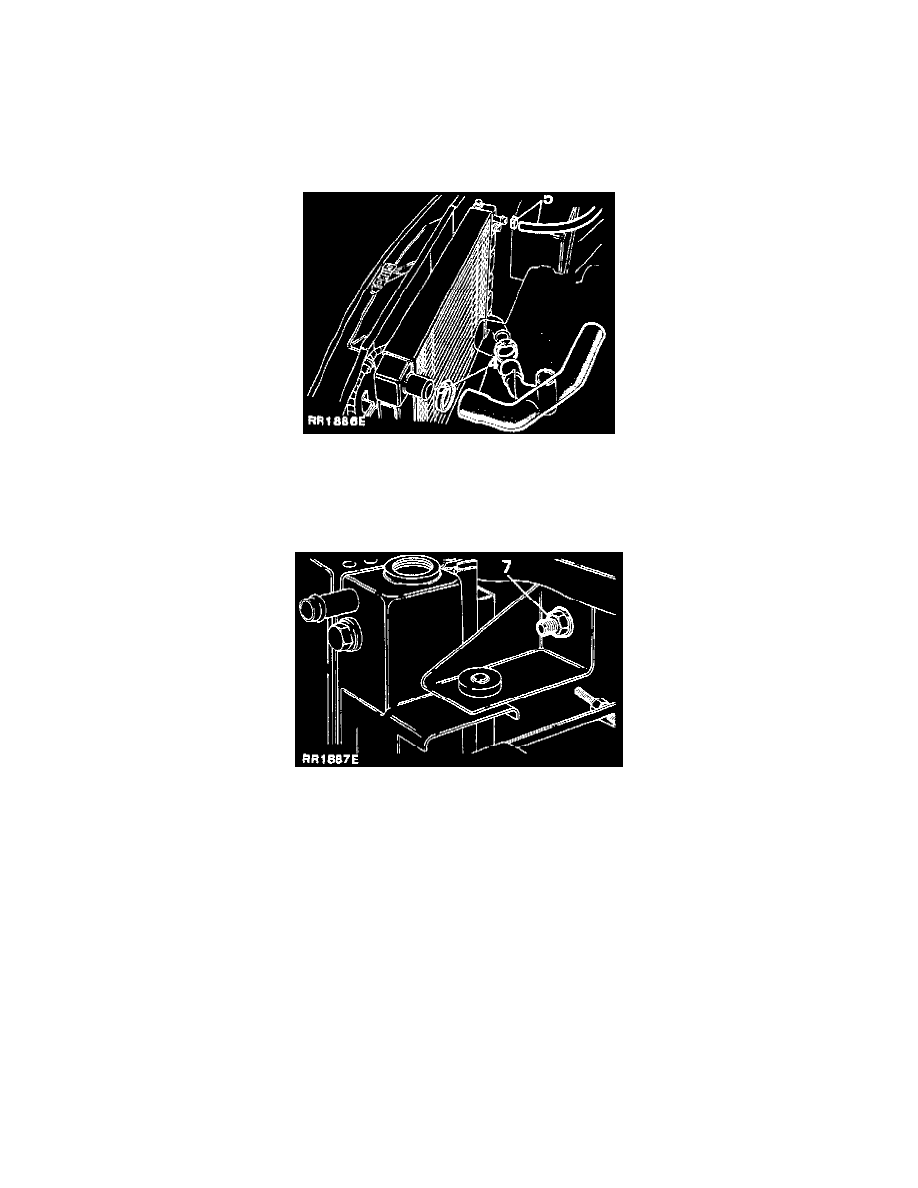

Upper Radiator Hose

4. Disconnect the top hose from the radiator.
5. Disconnect the hose to the expansion tank at the radiator.
6. Disconnect the hose to the thermostat elbow at the intake manifold.

Radiator Mounts

7. Remove the fasteners from each side of the radiator.
8. Withdraw the radiator by lifting from its locations. Check the condition of the rubber mounting pads.

REFIT

1. Reverse 1 to 8 noting the assembly order of the radiator side fasteners and ensuring that the radiator sealing strips are correctly located and secure.
