Wheel Speed Sensor: Service and Repair

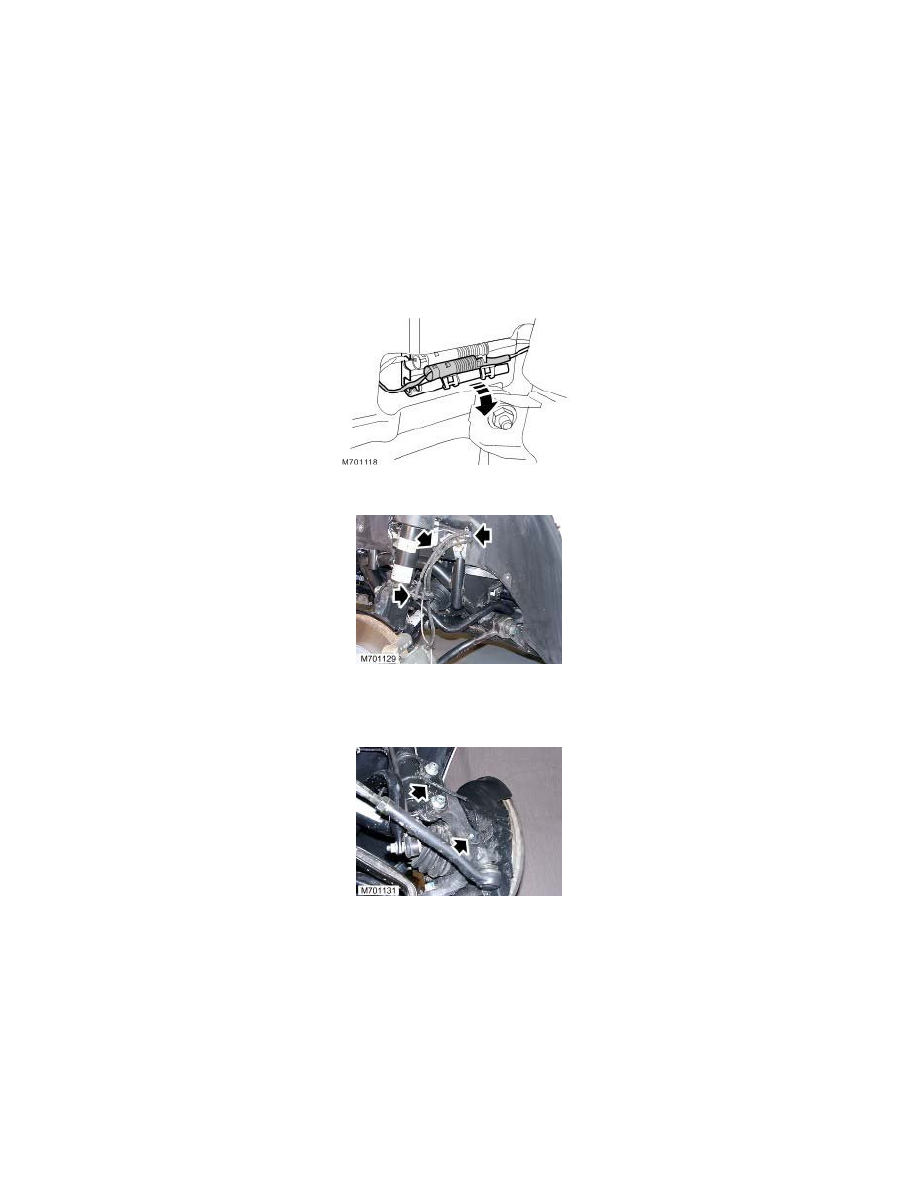

Front Wheel Speed Sensor

Front Wheel Speed Sensor

Service Repair No - 70.65.30

Removal

WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle on safety stands.

1. Raise and support the vehicle.
2. Remove the wheel and tire.
3. Disconnect the wheel speed sensor electrical connector.

^

Open the electrical connector housing.

^

Release the electrical connector from the clip.

4. Release the front wheel speed sensor wiring harness.

5. Remove the front wheel speed sensor.

^

Release the clip.

^

Remove the bolt.

Installation

1. Install the front wheel speed sensor.

^

Apply anti-seize compound to the wheel speed sensor.

^

Tighten the bolt to 8 Nm (6 ft. lbs.).

^

Secure the clip.

2. Secure the front wheel speed sensor wiring harness.

^

Connect the wheel speed sensor electrical connector.

^

Secure the electrical connector in the clip.

^

Close the electrical connector housing.

3. Install the wheel and tire.

^

Tighten the wheel nuts to 140 Nm (103 ft. lbs.).
