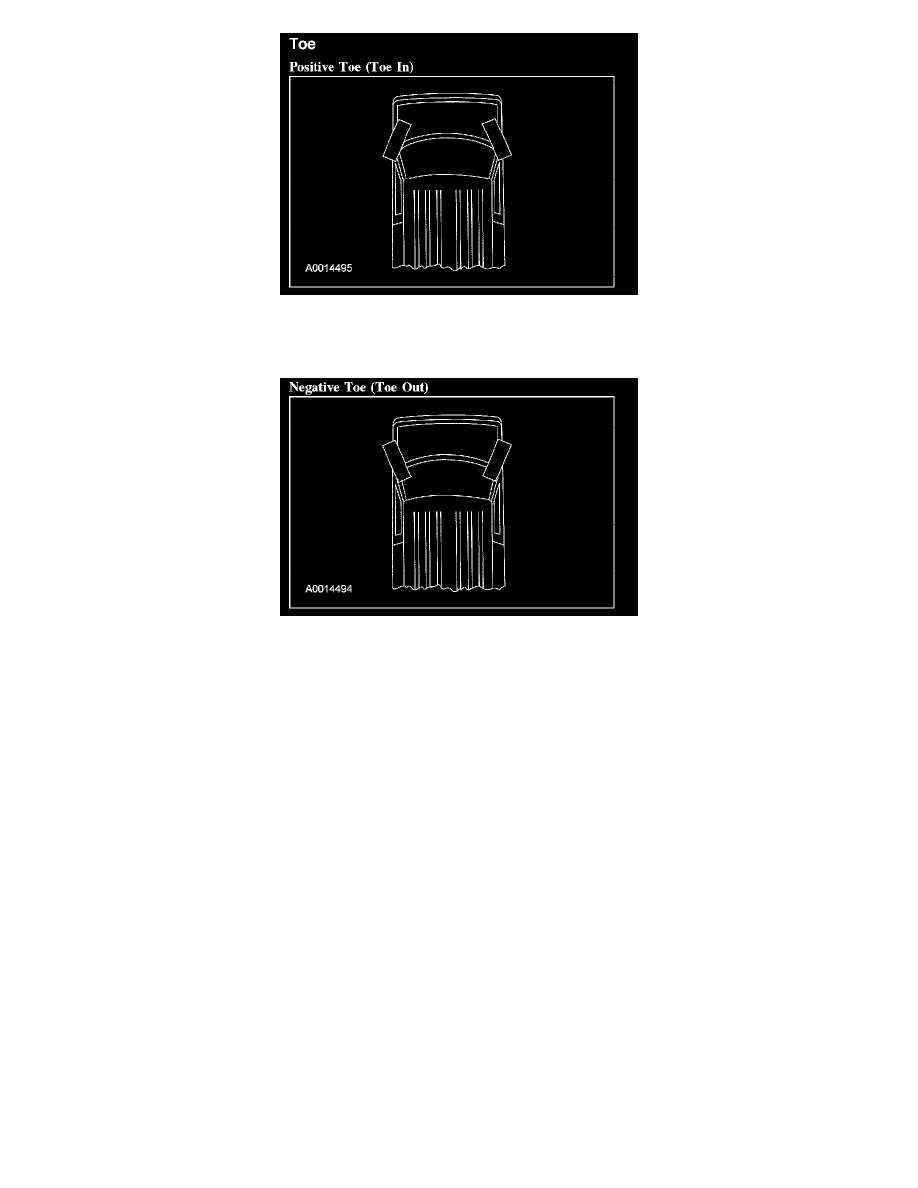

Toe

Negative Toe (Toe Out)

Negative Toe (Toe Out)

The vehicle toe setting affects tire wear and directional stability.

Ride Height

If there is a ride height concern, such as the front or rear of the vehicle being higher or lower than normal or an apparent lean, it should be corrected
before aligning the vehicle. Any heavy items such as tool boxes, sample cases or any other items should be removed.

If no unusual load is present, check for damaged components or nonstandard replacement suspension components.

To measure ride height, the vehicle must be in a level, static ground position with full fluids and the fuel tank full. An empty fuel tank will increase the
front ride height 1.5 mm (0.05 inch) and increase the rear ride height 9 mm (0.35 inch).

Front Ride Height
