The SCP communications network permits inter-module communications between the data link connector (DLC), and the network modules. When the
diagnostic tool communicates to modules on the SCP communications network, the diagnostic tool must request all information or initiate module
commands.

Check the SCP communications network circuits between the networked modules and the DLC C251. The total resistance values must not be more
than 5 ohms. If the resistance is more than 5 ohms, there is an open in one or both SCP communications network circuits, damage to the module
connector, a problem with a in-line connector, or a problem with the DLC C251.

Possible Causes

-

SCP data plus circuit 914 (TN/OG) open, short to ground, or short to voltage

-

SCP data minus circuit 915 (PK/LB) open, short to ground, or short to voltage

-

DLC C251

-

instrument cluster C220

-

LCM C2145a

-

DDM C501a

-

climate control assembly C228b

-

remote audio/climate control module C3160a

-

air suspension module C2131b

-

DSM C341c (if equipped)

-

navigation module C4209 (if equipped)

-

instrument cluster

-

LCM

-

DDM

-

climate control assembly

-

remote audio/climate control module

-

air suspension module

-

DSM (if equipped)

-

navigation module (if equipped)

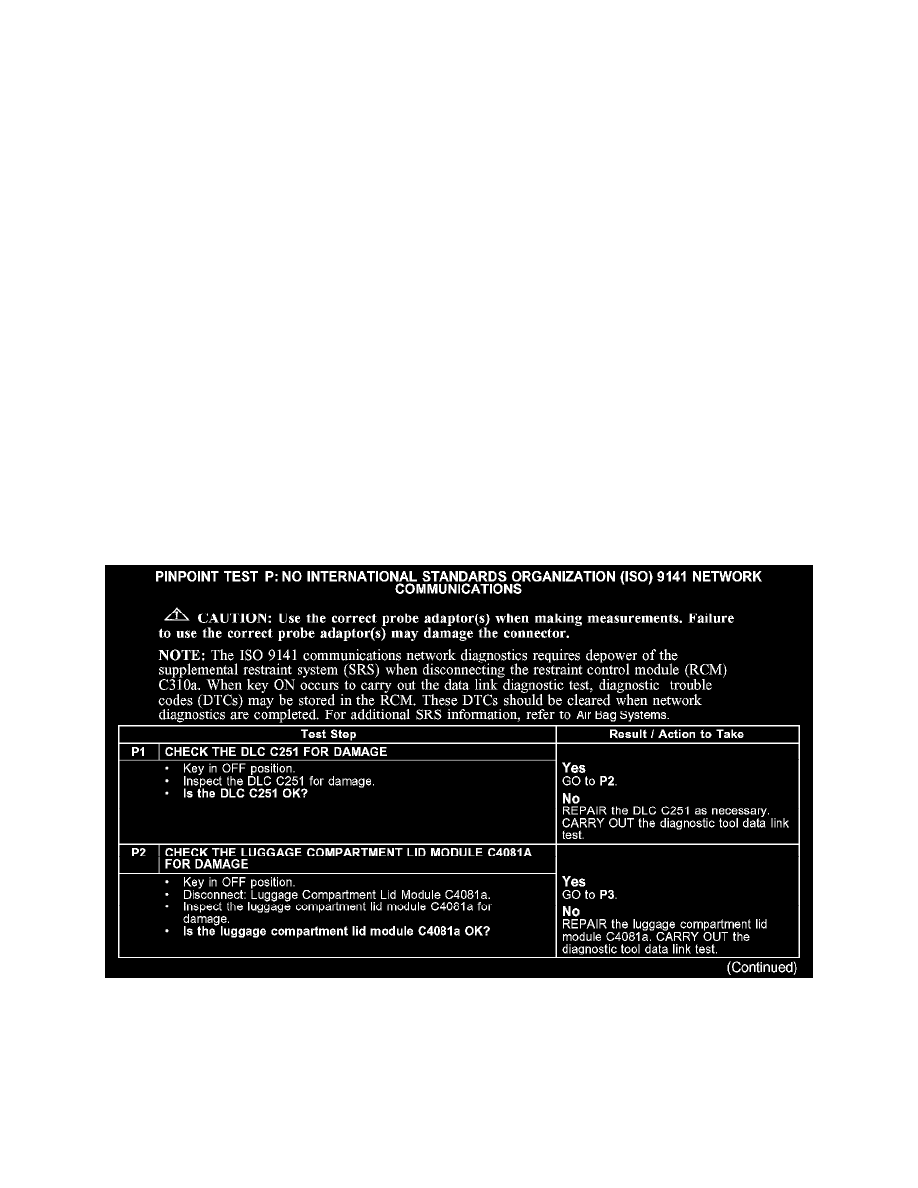

Test P: No International Standards Organization (ISO) 9141 Network Communication

PINPOINT TEST P: NO INTERNATIONAL STANDARDS ORGANIZATION (ISO) 9141 NETWORK COMMUNICATION

P1-P2
