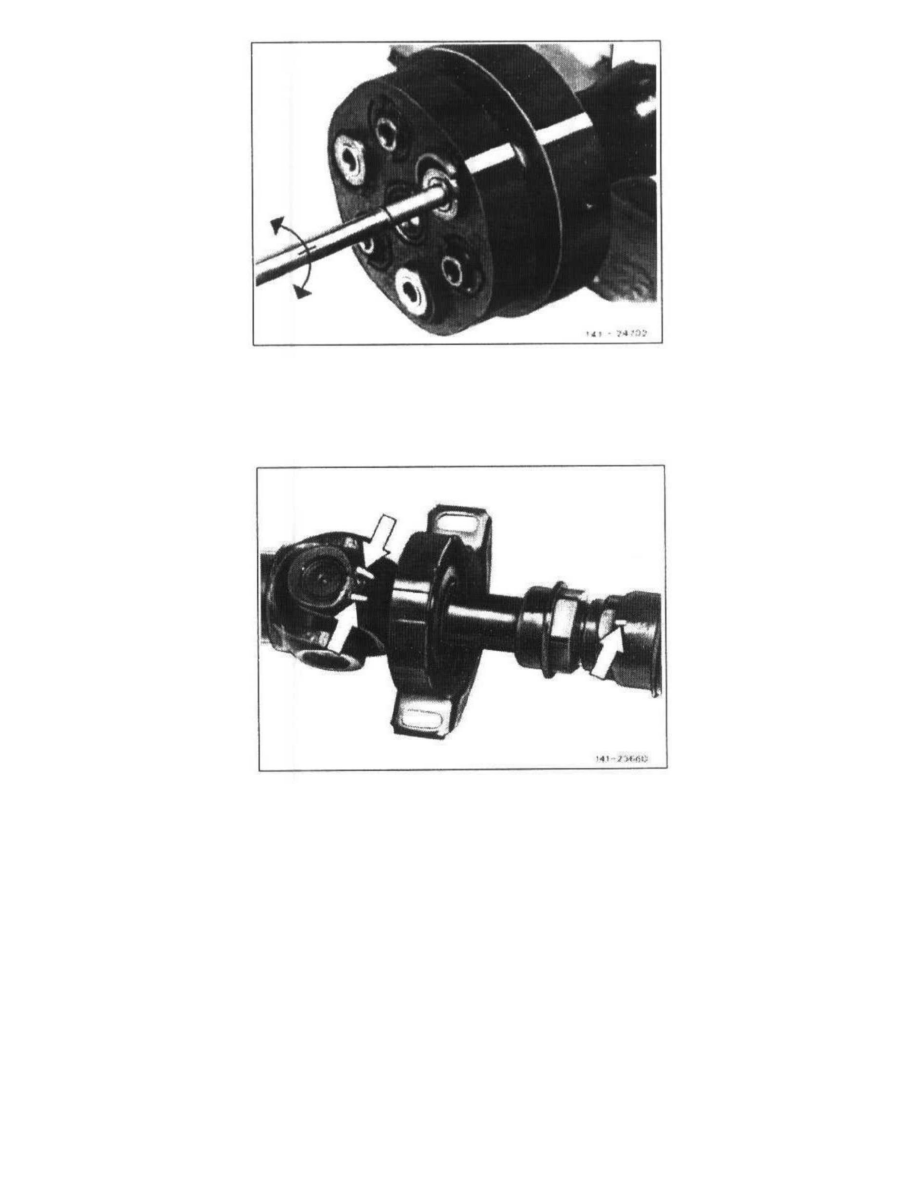

5  On soft pull-push flexible coupling (tangentially soft) loosen the vulcanized fitted sleeves from three-legged flange. For this purpose, use a

cylindrical mandrel of 10 mm dia. and approx. 150 mm in length.

6  Remove flexible coupling and, if installed, vibration damper.

7  Separate front propeller shaft from rear propeller shaft.  Front and rear propeller shaft are marked in relation to each other. When joined, make

sure that the hump on front propeller shaft is located in center of the two arrow-Modele humps of fork-Modele joint (arrows).



Removing centering sleeve
