Technical Service Bulletin # 91_020

Date: 910601

Seats - Excessive Lateral Motion On Driver's Side

REF. NO.    MBNA 91/20

TO:

OUR MERCEDES-BENZ PASSENGER CAR DEALERS

DATE:

June 1991

SUBJECT:

MODEL 129 ELIMINATING EXCESSIVE LATERAL CLEARANCE ON DRIVER'S SEAT FRAME

Attached to this Service Information is one copy of W.I. # 262.  The Work Instructions describes the repair procedure to eliminate the customer
complaint of "excessive lateral motion on the driver's seat"

Work Instructions # 262

Work Instructions

In case of customer complaints regarding "excessive lateral motion on the driver's seat", a plastic slider should be installed on the outside of the seat
frame and one on the inside of the seat rail.

Procedure

1.

Remove driver's seat (job no. 91-100).

2.

Remove left and right seat rails (job no. 91-120).

3.

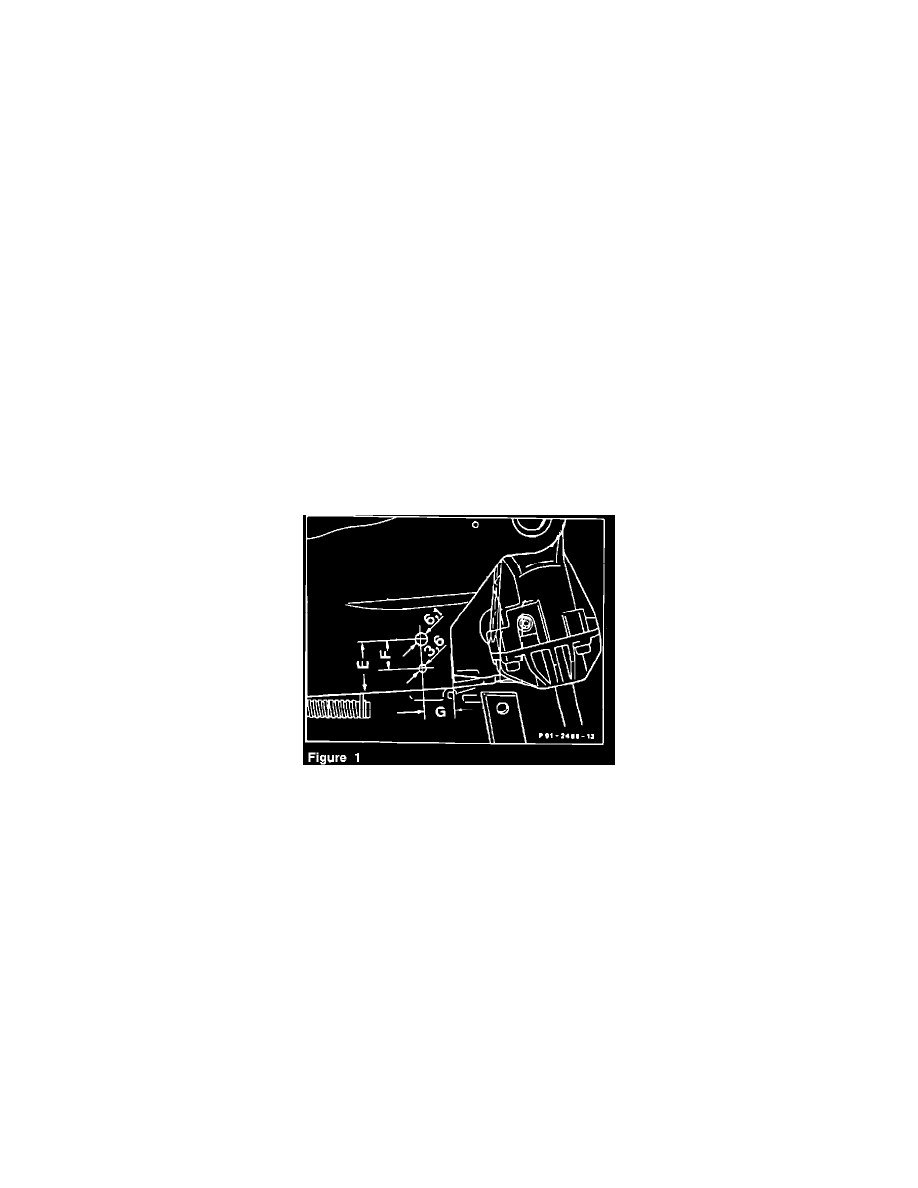

Mark and drill one 6.1 mm (1/4") dia. and one 3.6 mm (9/64") dia. hole in outer side of seat frame according Figure 1. Tap the 3.6 mm pilot hole
with a 4.0 mm tap. Remove shavings.

Note:

Wear safety goggles and observe all other safety precautions.

dimension E  = 32 mm
dimension F  = 20 mm
