The loop's length of field must be at least 150 mm long. Otherwise electromagnetic-related interference may occur in the vicinity of the looped
branch-off line (1n).

20

Route branch-off line (1h), as shown, along the A-pillar and upwards to the right outer side of the glove box and fasten using cable ties to the
vehicle's wiring harness.

Component Identification

21

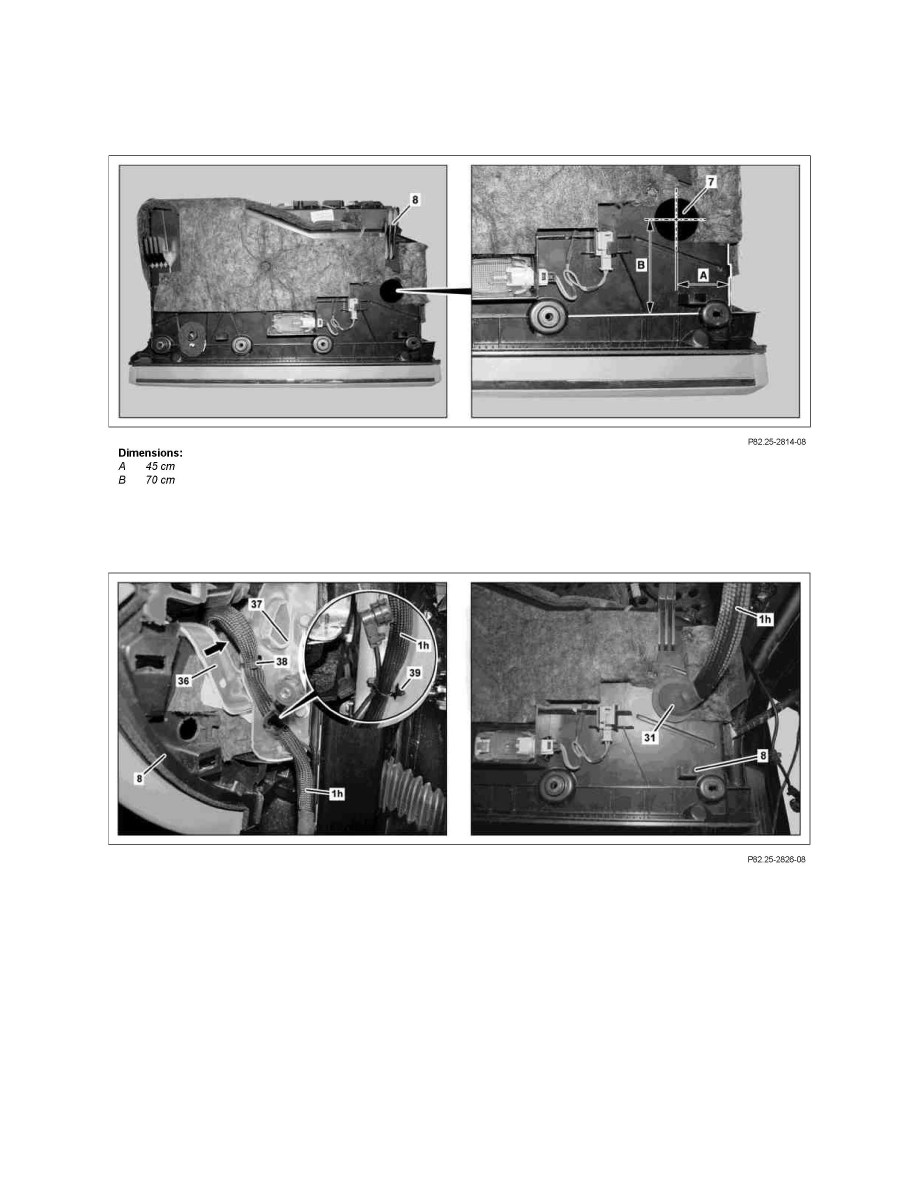

Drill hole (7) to diameter of 34 mm to match dimension on glove box (8).

22

Route branch-off line (1h) of rental vehicle wiring harness over the strut (36) into the instrument panel.

23

Route branch-off line (1h) through the hole made in the glove box (8) and fit the grommet (31).

24

Position the glove box (8) on the installation location in the instrument panel.

Position the glove box (8) such that the glove box (8) retains its installation position. The glove box (8) will be permanently installed later on.

25

Fasten branch-off line (1h) of rental vehicle wiring harness, as shown, using a cable tie (38) and a cable positioning device (39) onto the
instrument panel's crossmember (37).

Route branch-off line (1h) such that there is a sufficient gap (arrow) to the strut (36) and any sharp edges of the instrument panel's crossmember
(37). Otherwise the branch off line (1h) may be damaged by chafing or kinking.

26

Position branch-off line (1h), as shown, in the glove box (8).
