Central Power Supply: Description and Operation


Task

-

Voltage supply of control modules and electrical components

-

Protecting circuit of control modules and electrical components


Design

Plastic housing with fuses and relays depending on vehicle model and equipment


Function

Fuse trips in the event of:
-

overload

-

excessively long overvoltages

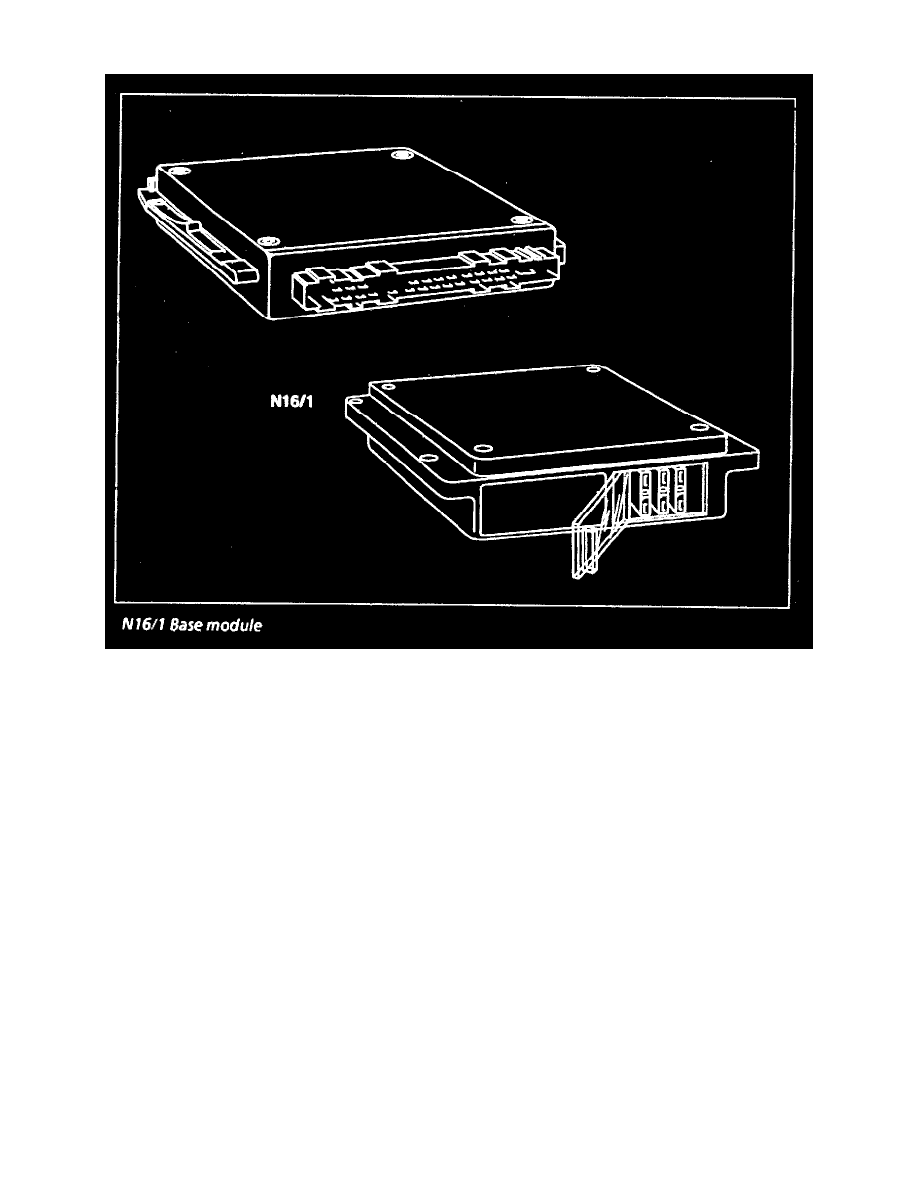

NOTE:  The base module does not have a fault memory. It does not have a diagnostic capability.

The overvoltage protection function is performed by the regulator of the generator.
