Convertible Top Canvas: Customer Interest
Body - Convertible Top Canvas Pulled Out Of Retainer

DTB

Date:

September 29, 2008

Order No.:

P-B-77.31/67

Supersedes:
Group:

77

SUBJECT: Model 208.465/470/474

Soft Top Canvas Pulls Out of Retaining Grove of Soft Top Bow

If you receive customer reports in the above model vehicles where the soft top canvas pulls out of the retaining groove of the soft top bow, perform the
procedure below to resolve.

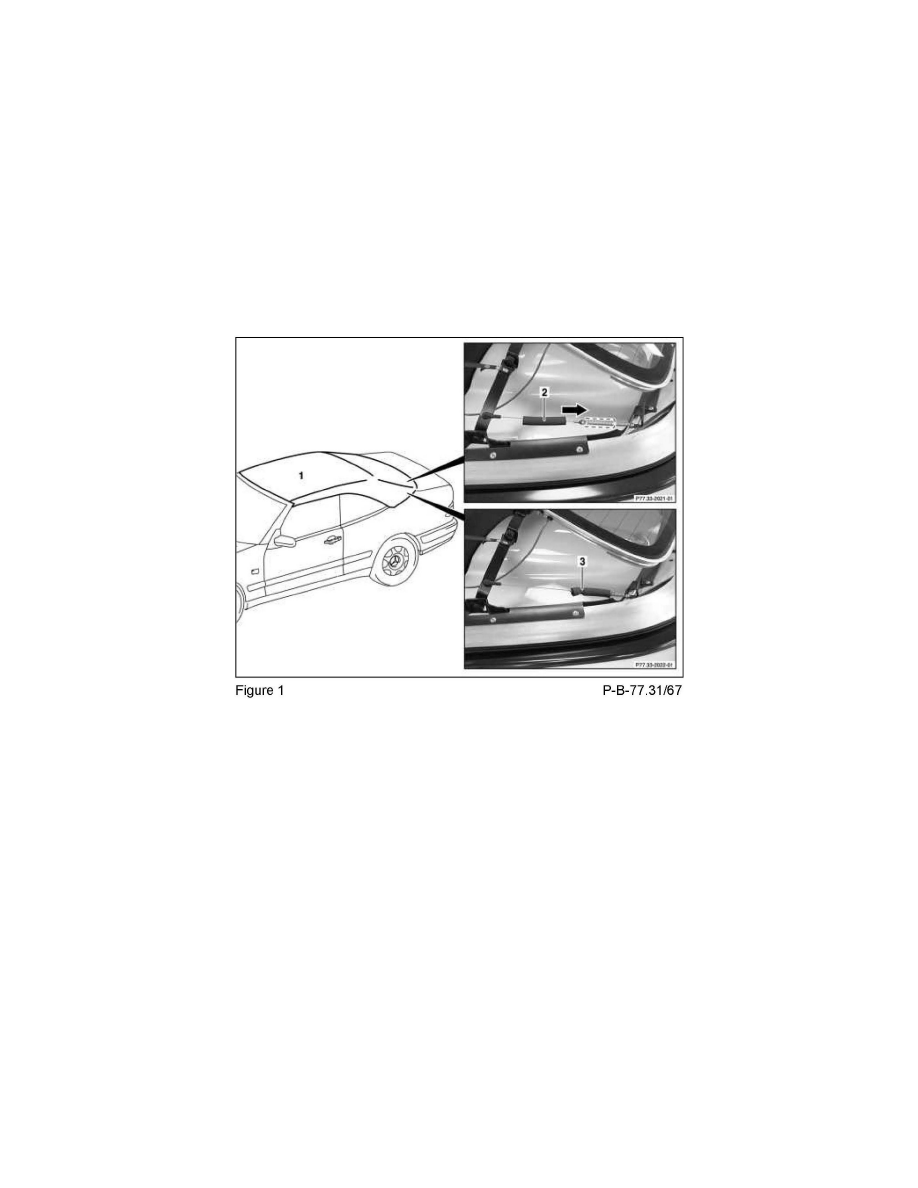

1. Detach soft top canvas from soft top bow and fold upward (Figure 1, 1).

2. Move sponge rubber hose to intended position (Figure 1, 2).

3. Fix sponge rubber hose in place using cable tie (Figure 1, 3).

4. Remove excess length of tightened cable tie.
