Accessory Control Display: Description and Operation
GF54.21-P-4501CA Audio/COMAND Control Panel, Component Description

GF54.21-P-4501CA Audio/COMAND Control Panel, Component Description

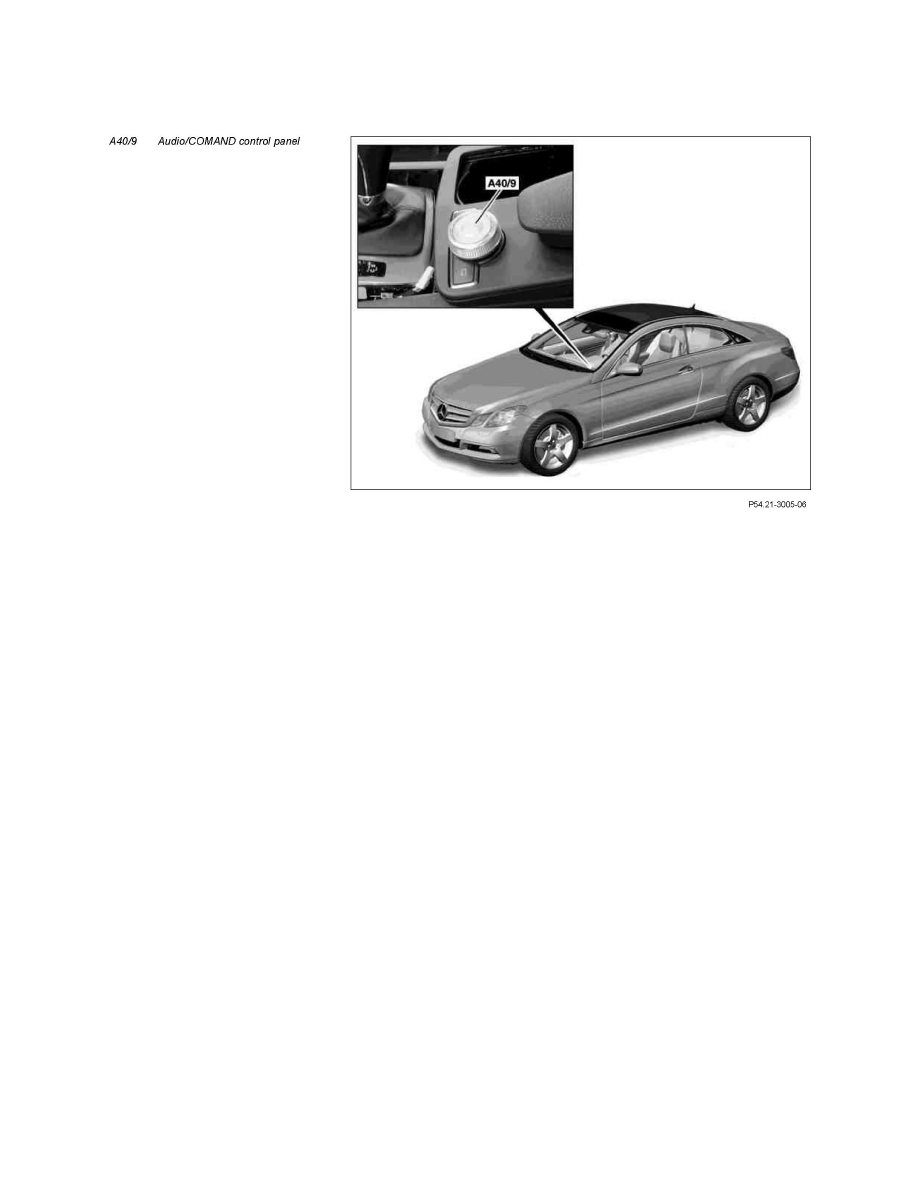

Component Identification

Location

The Audio/COMAND control panel is located on the center console between the front seats.

Task

The audio system can be operated with the Audio/COMAND control panel.

Depending on the vehicle equipment, the audio system is controlled via one of the following control units, referred to as "audio unit" in the following
text:

-

Radio (A2) (with code (510) Audio 20 with CD changer or with code (523) MB Audio 20 radio)

-

Radio with auto pilot system (A2/56)
(with code (511) Audio 50 APS with DVD changer or code (525) MB Audio 50 APS radio)

-

COMAND controller unit (A40/3)
(with code (512) COMAND APS with DVD changer or code (527) COMAND APS with single DVD drive (with navigation) or code (528)
COMAND incl. DVD changer)

The audio unit is operated using the:

-

Audio/COMAND controller (A40/9s11)
(navigate inside the menu structure of the audio system)

-

"Back" button (A40/9s2) (Go back to the next higher level)

-

"Delete" button (A40/9s12) (Delete input)

The buttons are designed as push/push buttons.

Additionally, the Audio/COMAND control panel also performs the following tasks:

^

Operating unit for entertainment and communication systems

^

Reading in of signals

^

Output of signals

Operating unit for entertainment and communication systems

The audio unit provides the user with a structured and uniform audio system interface.
