Signal Processing Module: Description and Operation

GF82.62-P-5000CA Digital Audio Broadcasting Control Unit, Component Description

- with CODE (537) Digital radio

Component Identification

Location

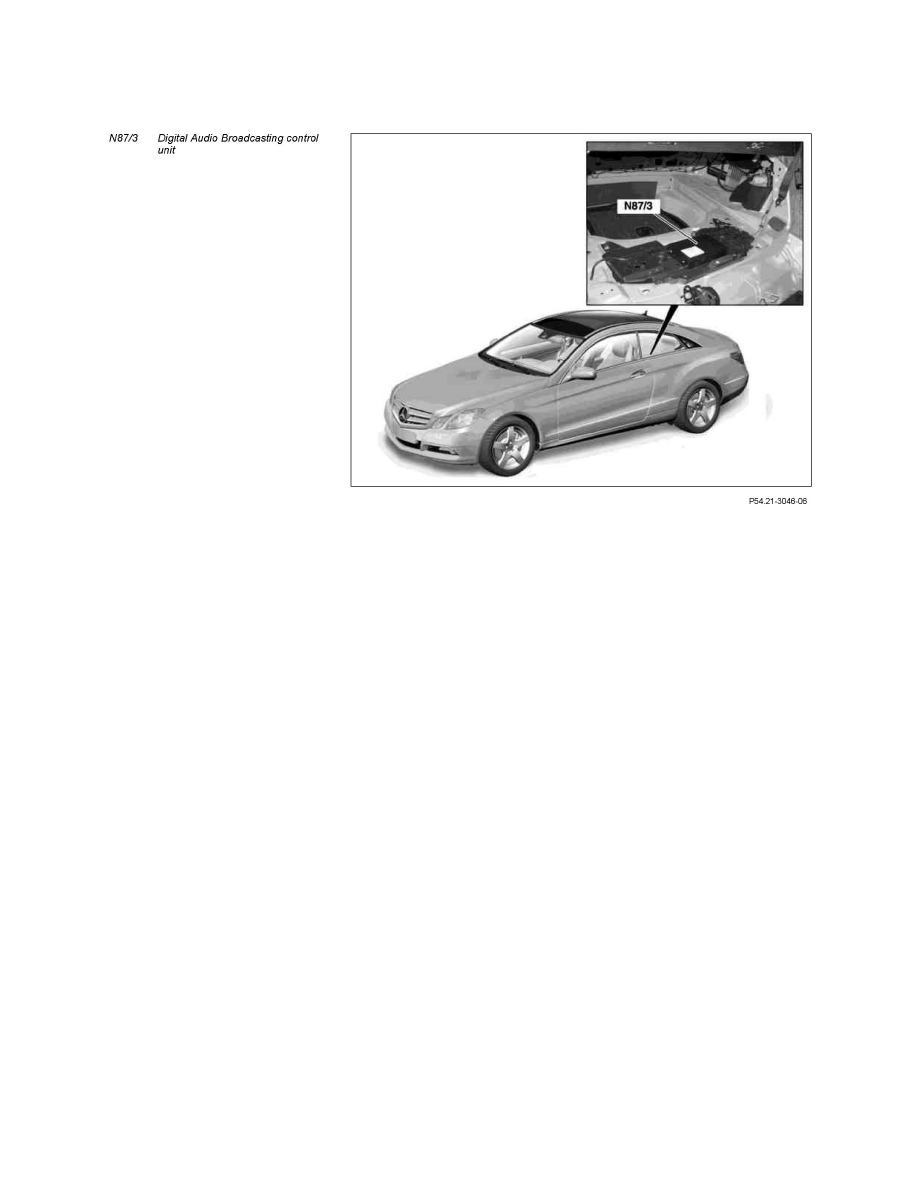

The Digital Audio Broadcasting control unit is located on the crossmember in the trunk beneath the paneling on the trunk floor.

Task

^

Reading in of signals

^

Decoding of signals

^

Transmitting signals

Reading in of signals

Signals are read in via the following connection:

^

Direct lines

Direct lines

The following signals are read in via a direct line:

-

Wake-up

-

Digital Audio Broadcasting (Digital Radio) (DAB) L-band signals from the multifunction antenna (A28/11) (via coaxial line)

-

DAB band III signals via the rear window antenna structure and the coaxial line at the antenna rear window FM antenna amplifier (A2/19)

The DAB L-band signals mostly come from conurbation stations. The DAB L-band III signals mostly come from inter-regional stations.

Decoding of signals

The Digital Audio Broadcasting control unit decodes the DAB L-band signals and DAB L-band III signals to obtain PCM (Pulse Code Modulation)
signals.

Transmitting signals

The Digital Audio Broadcasting control unit transmits signals via the following connection:

^

Media Oriented System Transport (MOST)

MOST
