E 550 Coupe (207.372) V8-5.5L (273.966) (2010)

Page 1
background image

Relay Box: Locations

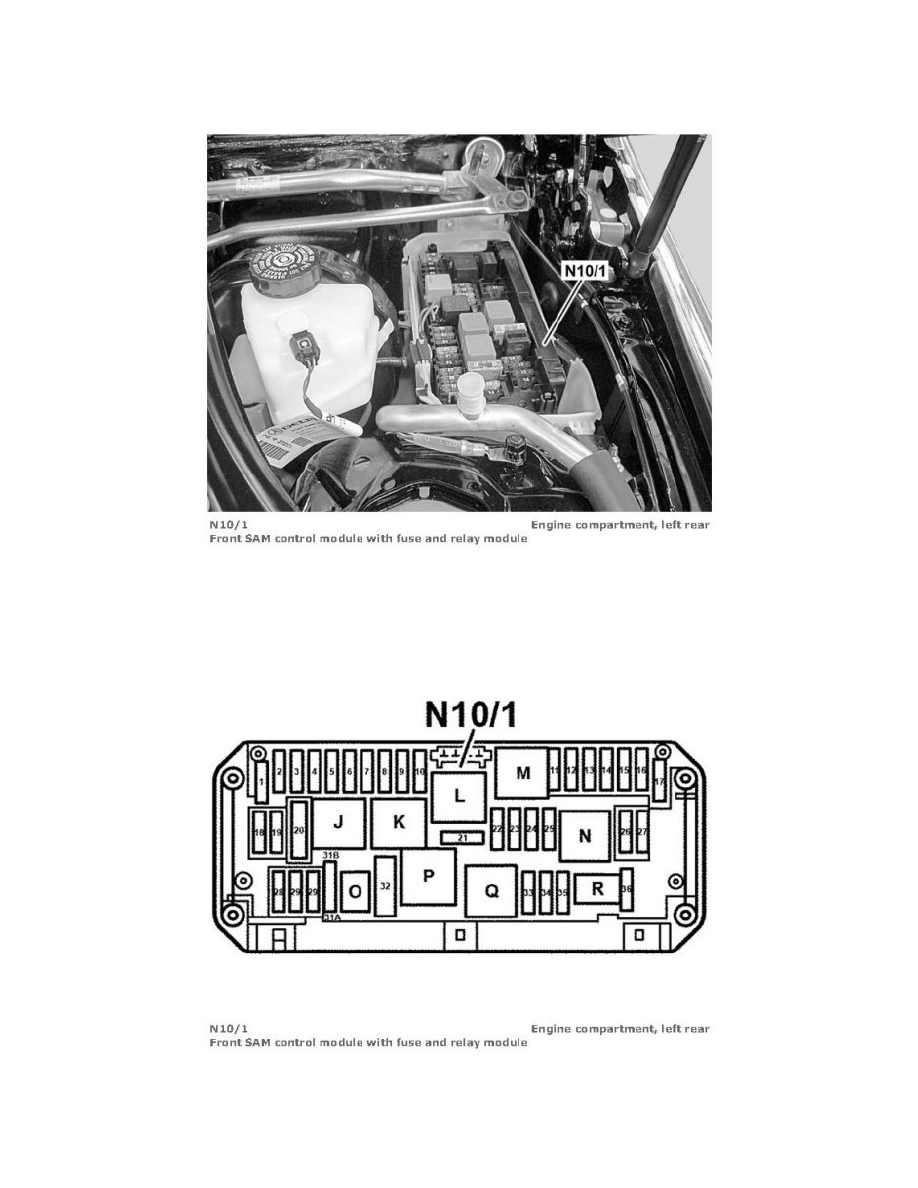

SAM Control Module With Fuse and Relay Module, Front

SAM Control Module With Fuse and Relay Module, Front

Front SAM Control Module With Fuse And Relay Module (View 1)

Front SAM Control Module With Fuse And Relay Module (View 2)
