GF82.85-P-3134GQJ COMAND Operating, Display and Controller Unit, Component Description

GF82.85-P-3134GQJ COMAND Operating, Display And Controller Unit, Component Description

- with CODE (527) COMAND APS with single DVD drive (with navigation)
- with CODE (498) Japan version

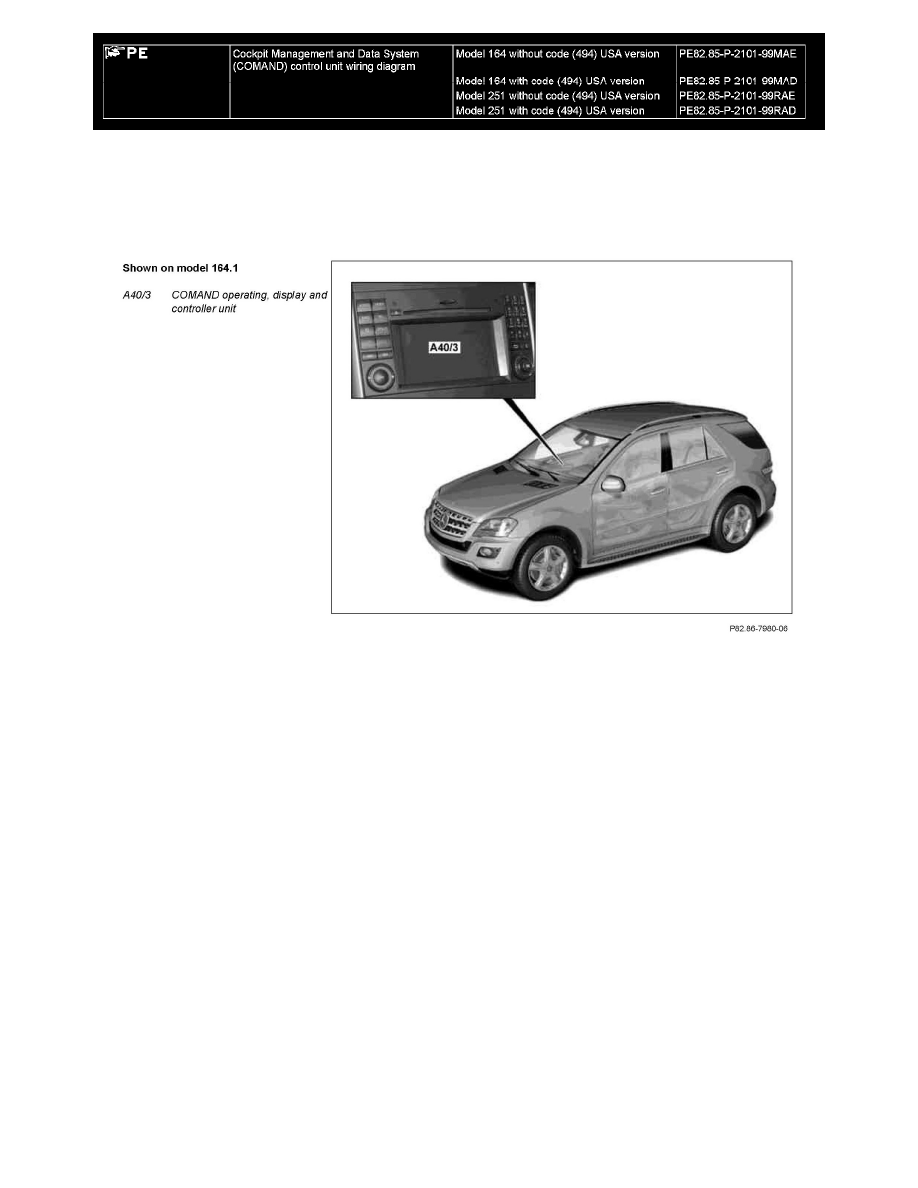

Component Identification

Location

The COMAND operating, display and controller unit is installed in the center of the instrument panel.

Task

^

Central operating and display unit for the entertainment and communication systems integrated into the vehicle

^

Reads in the controls and input signals

^

Evaluation of input factors

^

Actuates output media

Central control and display device for entertainment and communications systems integrated into vehicle

The COMAND operating, display and controller unit provides a structured and uniform user surface to the user.

Reads in the controls and input signals

The input factors are read in via the following connections:

^

Direct line

^

Controller Area Network (data bus/CAN bus) (CAN)

^

Media Oriented System Transport (MOST)

Direct line

-

Circuit 30

-

Circuit 31

-

Wake-up for MOST (bidirectional)

-

AUX input 1

-

Antenna input for FM2 and Vehicle Information and Communication System (VICS) signals from the FM rear window antenna amplifier (A2/19)
