Evaporator Temperature Sensor / Switch: Description and Operation
GF83.57-P-2126RT Evaporator Temperature Sensor, Component Description

GF83.57-P-2126RT Evaporator Temperature Sensor, Component Description

Component Identification

Location

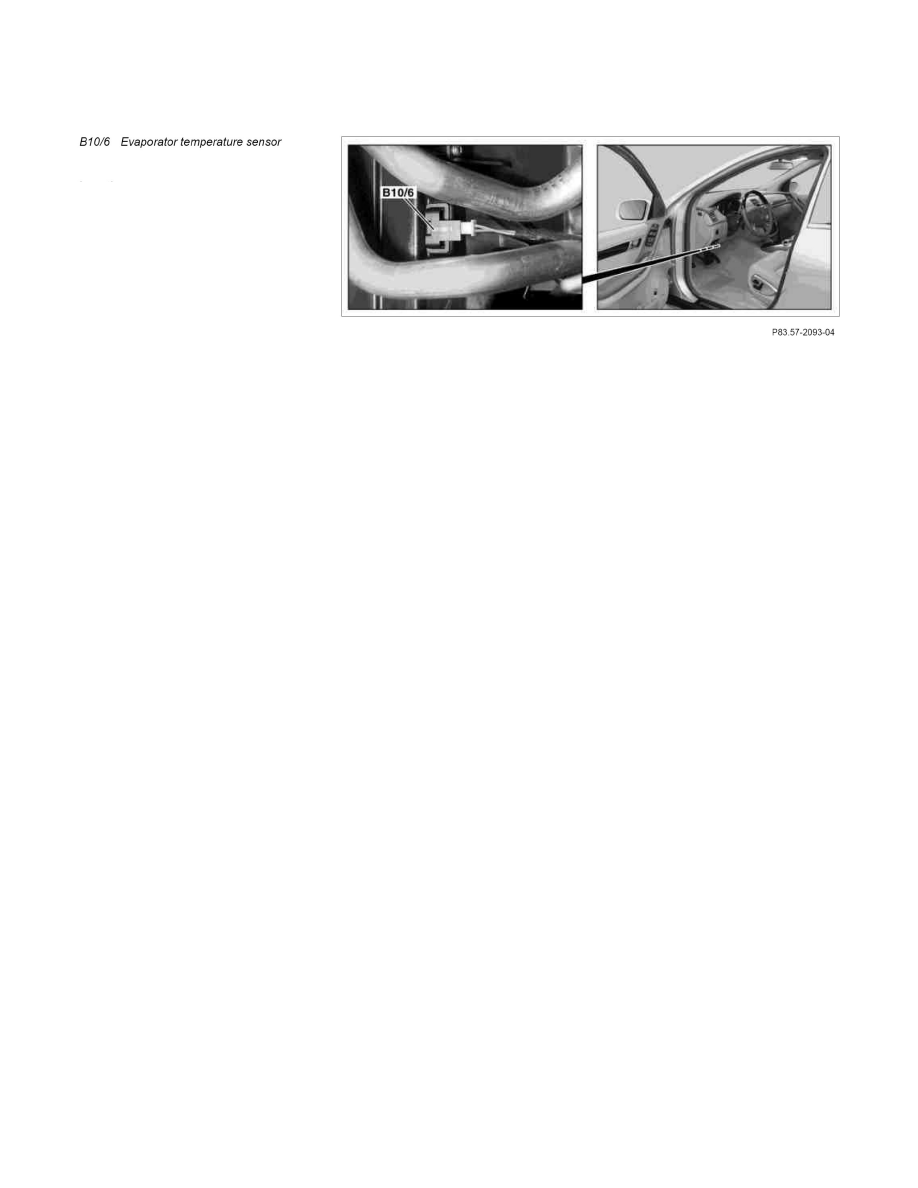

The evaporator temperature sensor is located on the left side of the air conditioner housing.

Task

The evaporator temperature sensor measures the temperature of the air flowing past the evaporator. The reading is read in directly by the AAC control
and operating unit (N22) or comfort AAC control and operating unit (N22/7).

Function

The evaporator temperature sensor is a temperature-dependent resistor. Controlled regulation of the refrigerant compressor (A9) using the values
received from the AAC control and operating unit or comfort AAC control and operating unit, prevents the evaporator from icing up. The refrigerant
compressor is switched off at an evaporator temperature of 2 degrees Celsius.
