Mercedes Benz Workshop Service and Repair Manuals

Evaporative Emission Control Canister: Service and Repair

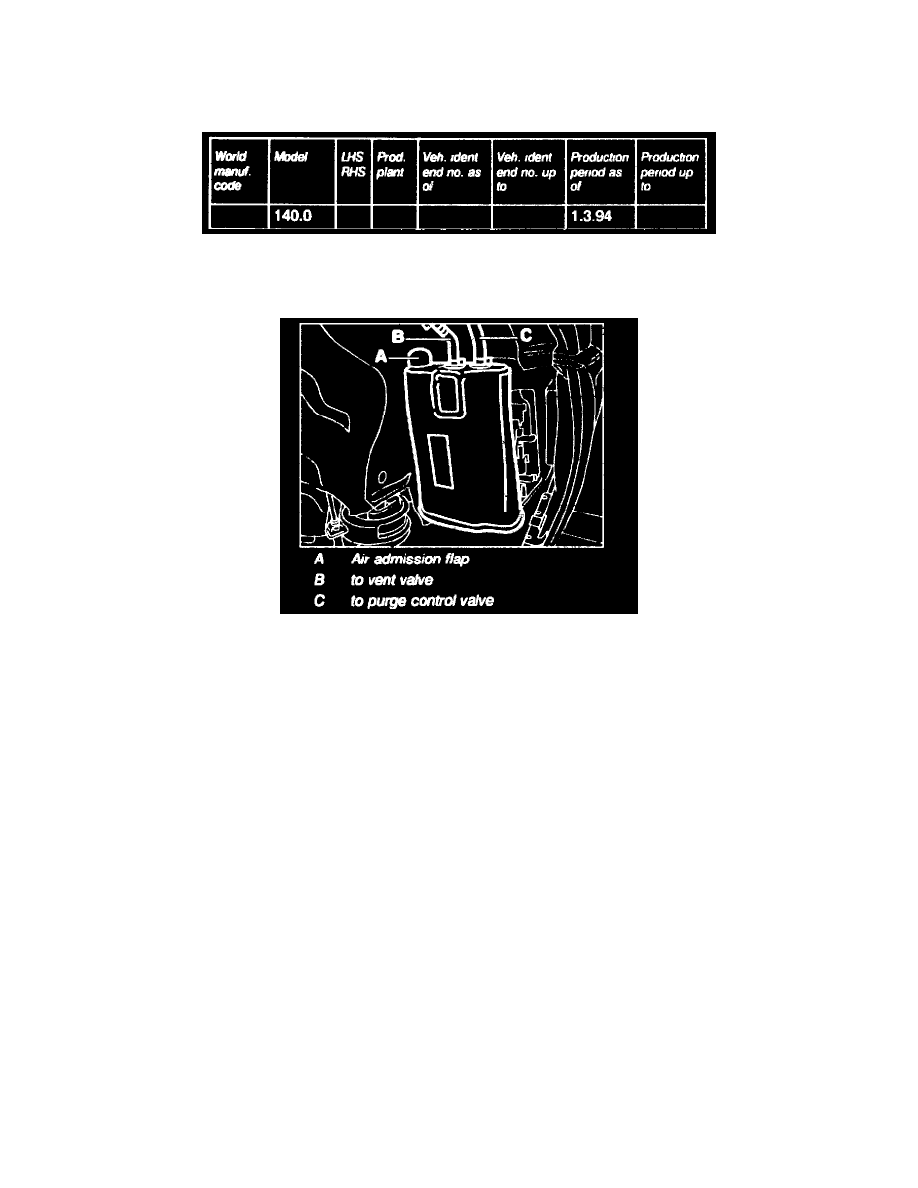

Activated Charcoal Filter Enlarged

Model 140 (USA)

Standard production breakpoints/Modifications/New features

Modified (less permeable) fuel system (phased-in as of 03/94). As a result fewer fuel vapors pass to atmosphere.

Modifications:

-

Activated charcoal filter enlarged from 1.15 liters to 3.5 liters

-

Diameter and material of connection hoses

-

Vent valve (15 mbar) opens at a pressure of 10 - 20 mbar in fuel tank

-

Air admission at activated charcoal replaced by air admission flap (A)

-

O-rings for fuel gauge sender and fuel strainer
