Diagnostic Readout Box: Description and Operation

Controller Area Network (CAN)

PURPOSE

The diagnostic module (N59) monitors the engine control systems and their ECM's to assist the technician during the trouble shooting/checking
process. If the module detects a system/component malfunction, it illuminates the "CHECK ENGINE" light in the instrument cluster.

DESIGN

The diagnostic module is equipped with a memory that retains malfunction codes even after the battery has been disconnected.

OPERATION

When the ignition is switched ON, engine control system data is transmitted, via the controller area network (CAN), to the diagnostic module and
stored in the memory. The diagnostic module receives the necessary information from the following ECM's:

a.

LH control module (N3/1)

b.

EZL/AKR control module (N1/3)

c.

Electronic accelerator control module (N4/1)

d.

ABS/ASR control module (N30/1)

If a system malfunction occurs, the diagnostic module receives a malfunction code signal from the appropriate ECM. This code is stored in the
module memory. If the same malfunction code occurs during two consecutive trips, the "CHECK ENGINE" light is illuminated and remains lit
until the malfunction is eliminated.

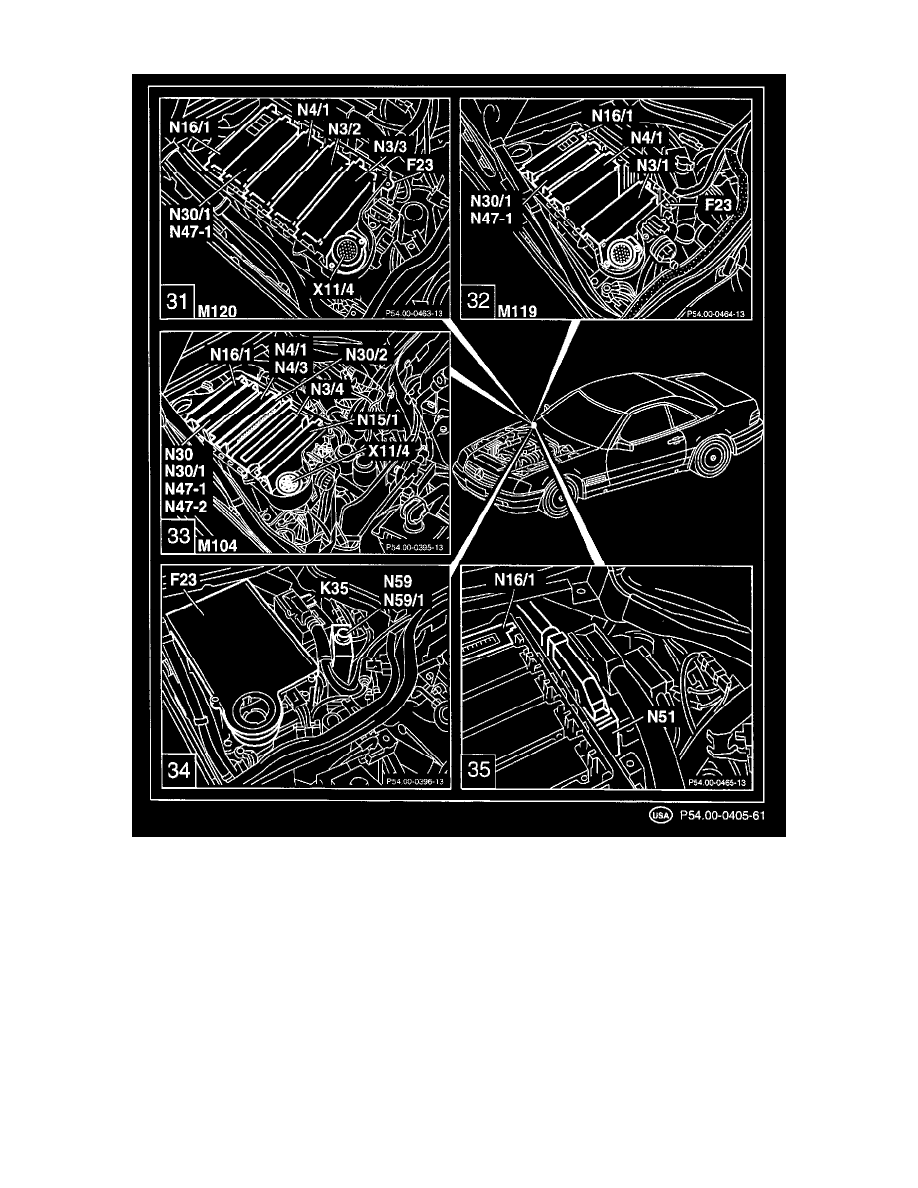

The malfunction codes can be accessed via the diagnostic socket (X11/4) or push-button with LED (X11/21s1).
