DANGER:

-

Injury hazard from pinching or crushing when working on partially opened Vario roof (stop mode) or in its closing area when Vario roof
falls down suddenly

-

Secure Vario roof with suitable special tool.

1

Move Vario roof to intermediate position with soft top switch and secure

2

Remove C-pillar paneling from Vario roof

3

Remove paneling from Vario roof rear section

4

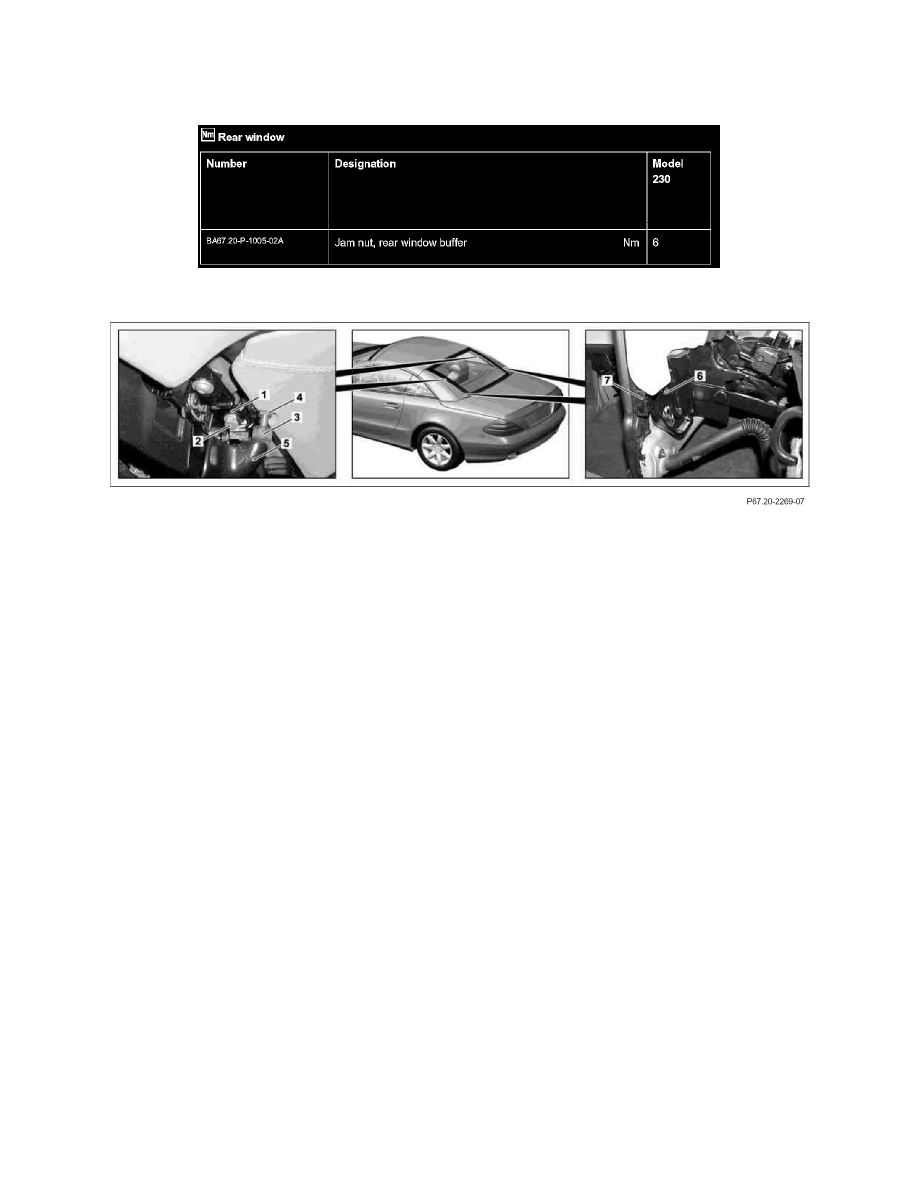

Loosen screwed connections for cable mounts (2) on left and right rear window frame and remove electrical leads for rear window defroster from
cable mounts (2)

5

Disconnect connector (3) from rear window defroster on left and right

6

Remove rear window antenna amplifier module (A2/12) from upper rear window frame

7

Press left and right rubber elements (4) out of rear window mounts (5) on left and right with suitable punch

NOTE:  Observe installation position of electrical leads for rear window defroster.

8

Remove adjustment cam (7) together with locking pin (8)

NOTE:  Mark installation position

9

Loosen grub screw (9) from rear window mounts (5) on left and right

NOTE:  Grub screw (9) serves for retaining screw (10).

10

Unscrew screws (10) from rear window mounts on left and right (5)

11

Remove rear window (1) upward horizontally with second mechanic and lay down

12

Unclip paneling (11) from rear window defroster (1) from clips (12) with assembly wedge and remove from rear window defroster (1)

Install

13

Clip paneling (11) into rear window frame

NOTE:  Replace damaged clips (12).

14

Horizontally position rear window (1) from top between left and right C-pillars in installation position

15

Screw screws (10) into rear window mount (5) on left and right and tighten

16

Tighten grub screws (9) on rear window mount (5) on left and right

17

Install adjustment cam (7) together with locking pin (8)

18

Press left and right rubber elements (4) into rear window mounts (5) with the aid of lubricant

NOTE:  Replace retaining clip (6) with cable tape

19

Install rear window antenna amplifier module (A2/12) on upper rear window frame

NOTE:  For this purpose route antenna cable (14) into wiring duct (15) and fasten in area of screw (16) with suitable body sealant (17)

20

Connect rear window defroster connector to window frame on left and right.

21

Install electrical leads for rear window defroster in lead holder (2) on rear window frame on left and right and tighten lead holder (2)

22

Check lock on C-pillar, adjust if necessary

23

Adjust rear window on Vario roof

24

Install paneling on rear window frame

25

Install C-pillar lining on Vario roof

26

Remove support for securing intermediate position of Vario roof and close Vario roof with soft top switch

27

Perform rain test on rear window (1) of Vario roof

AH67.20-P-2000-01T Notes on Remove/Install Rear Window

AH67.20-P-2000-01T Notes On Remove/Install Rear Window

^

Mask areas around rear window with suitable textile adhesive tape to prevent damaging the vehicle paintwork when cutting out.

^

Allow primer to air dry for 10 min. to avoid negative effects to the adhesive action of the glue.

^

Model 203.0/2: Cut silicon semiconductors for ground connection and replace when installing. Use new clips when installing water repellent.

^

The side window in the driver door must be opened during the curing time to prevent the rear window from being pressed out by the air when the
doors are closed.

^

Install rear window on body flange within 10 minutes before adhesive force of glue starts to decrease.
