Timing Belt: Service and Repair

Timing Belt: Service and Repair

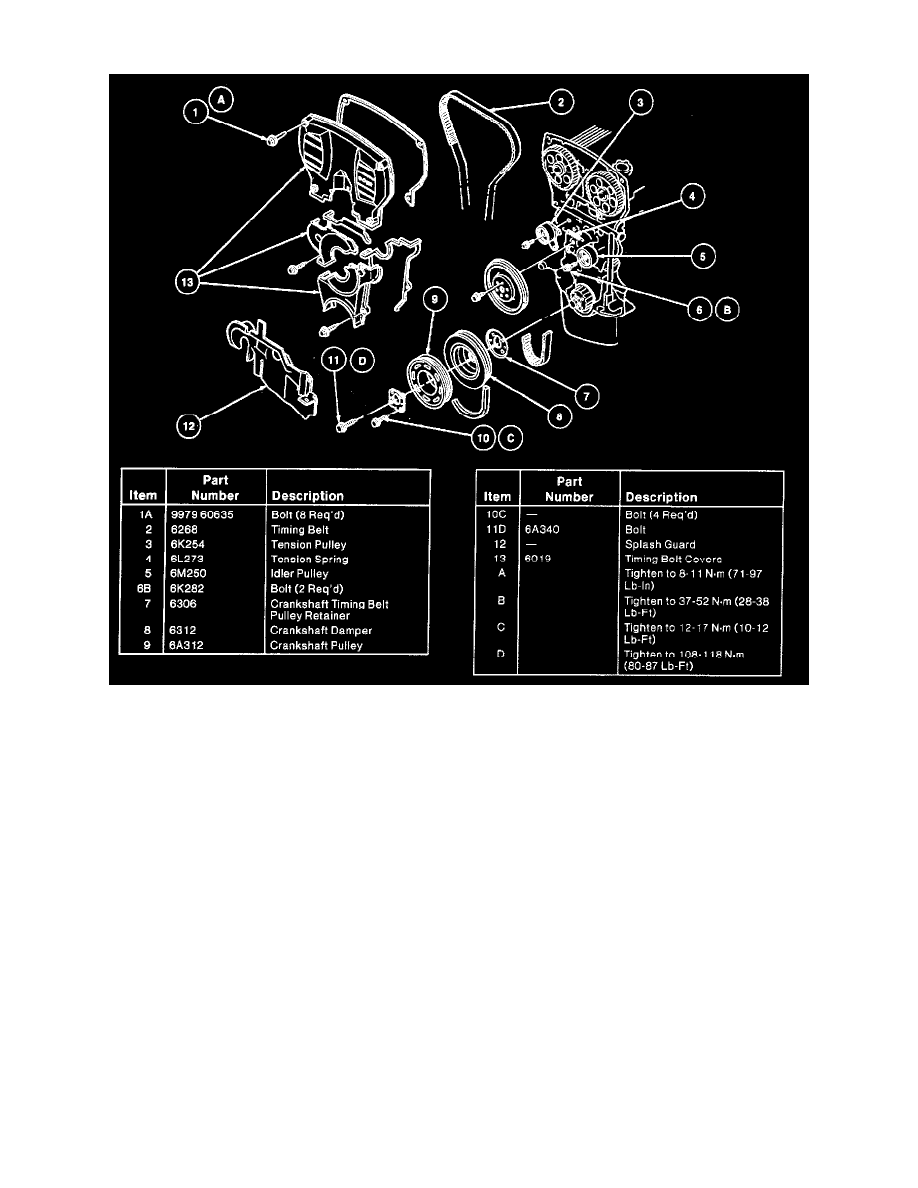

Timing Belt

Removal
1. Raise vehicle on hoist.
2. Remove right front tire and wheel assembly.  Remove RH splash guard.
3. Lower vehicle.
4. Remove spark plugs. Set engine timing to TDC on No.1 cylinder.
5. Remove generator and power steering belts.
6. Remove oil dipstick.
7. Remove water pump pulley.
8. Remove crankshaft pulley, damper and support plate.
9. Remove crankshaft timing belt pulley retainer bolt and retainer.

10. Remove upper timing belt cover.
11. Remove center and lower timing belt covers.
12. Remove timing belt tension spring.
13. Loosen timing belt tension pulley.
14. Support engine with floor jack and remove RH engine mount.

NOTE:  Mark timing belt rotation direction before removal.
