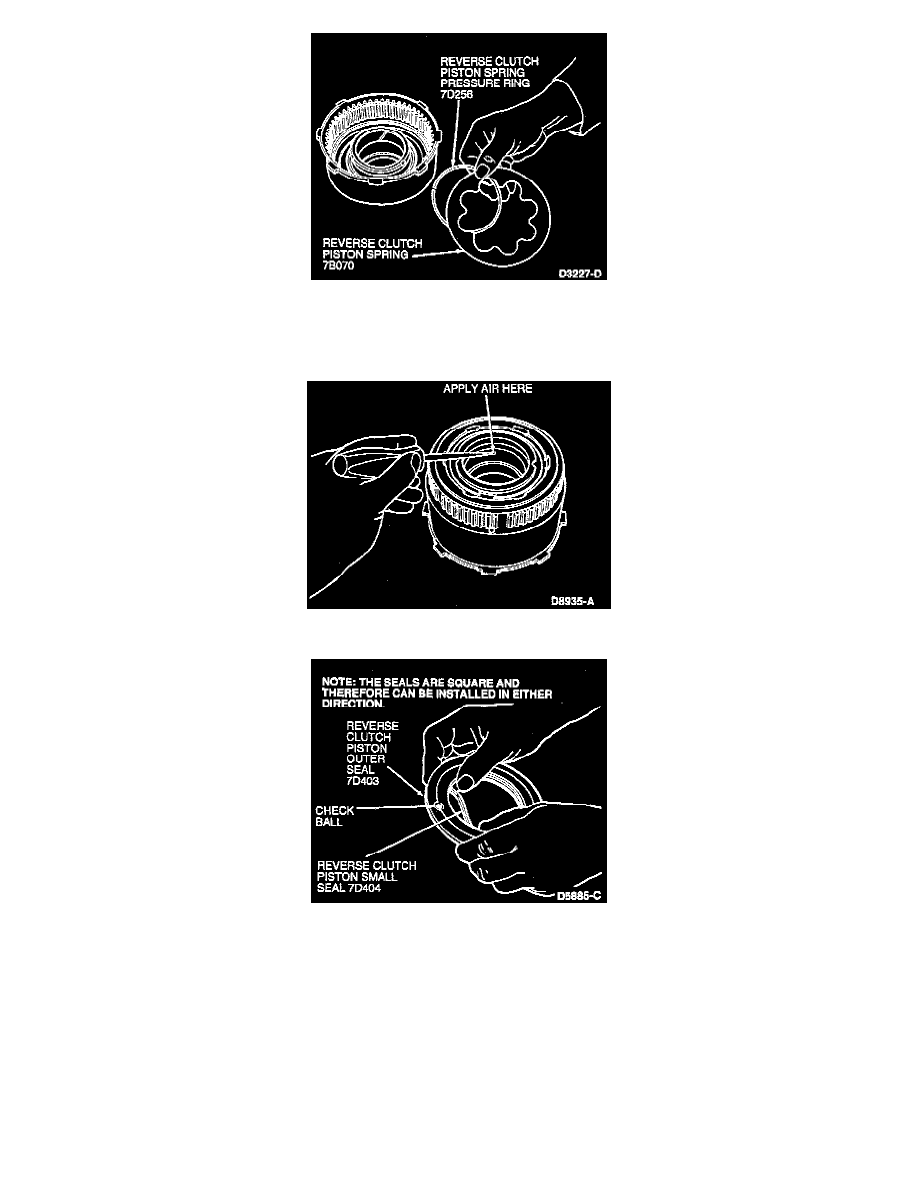

5. Remove reverse clutch piston, reverse clutch piston spring and reverse clutch piston spring pressure ring.

NOTE:  To aid in reverse clutch piston spring removal, it may be necessary to apply air pressure to the reverse clutch drum. Block the opposite
hole with a finger.

6. Remove reverse clutch piston and reverse clutch piston small seal and reverse clutch piston outer seal.

ASSEMBLY

1. Install new reverse clutch piston small seal and reverse clutch piston outer seal on reverse clutch piston. Direction of installation is not important

because seals are square cut.

NOTE:
-

The piston check ball must be present and moving freely.

-

Coat reverse clutch piston outer seal and reverse clutch piston small seal, reverse clutch drum, sealing area and seal protector with petroleum
jelly.

-

The seals are square and therefore can be installed in either direction.

2. Install reverse clutch piston as follows:

a. Install Reverse Clutch Inner Seal Protector T80L-77403-B on the clutch hub and Reverse Clutch Outer Seal Protector T80L-77403-A over the

reverse clutch piston.
