Mercury Workshop Service and Repair Manuals

Expansion Block/Orifice Tube: Service and Repair

EVAPORATOR CORE ORIFICE

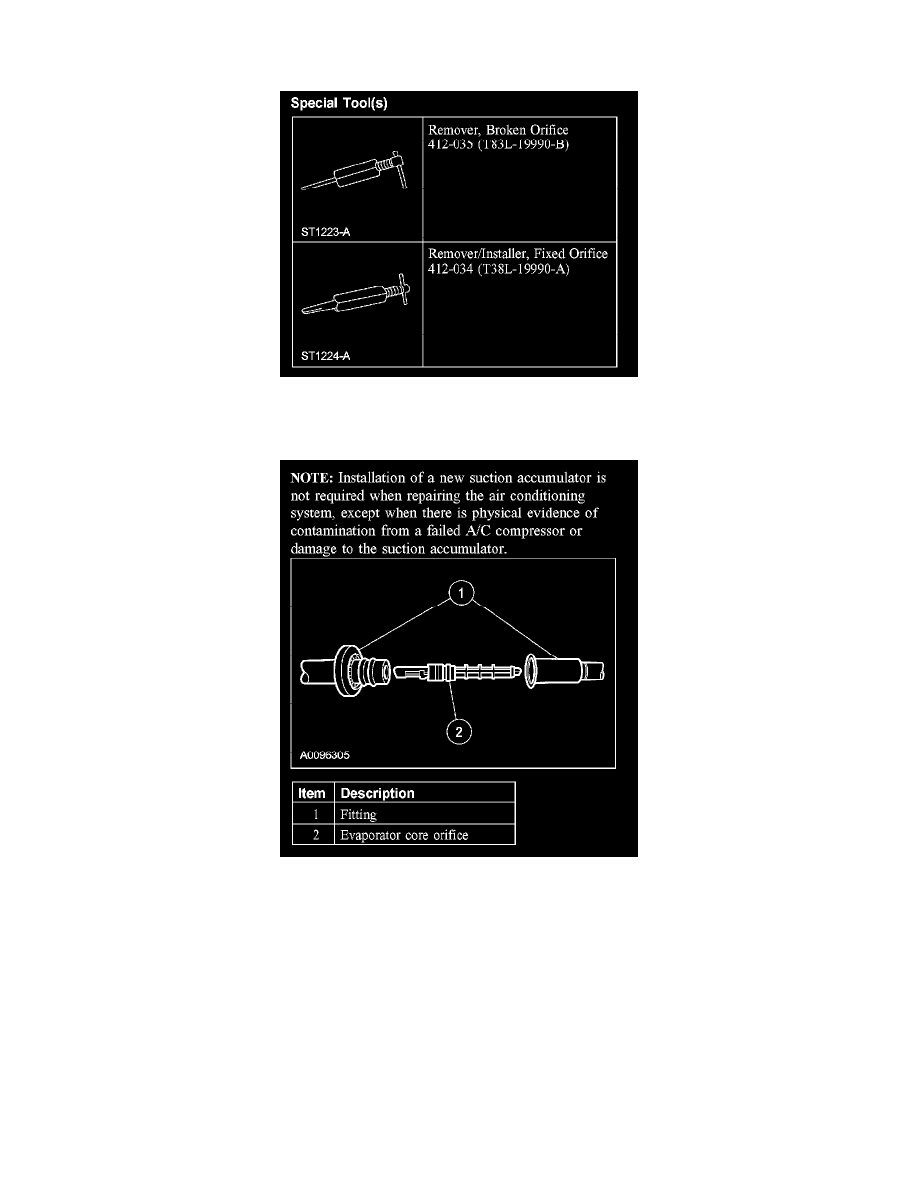

Special Tool(s)

Special Tool(s)

Removal

1. Remove the condenser-to-evaporator line.
2. Disconnect the condenser-to-evaporator spring lock coupling.

-

Discard the O-ring seals.

3. Inspect the evaporator core orifice for damage before attempting to remove it from the evaporator core inlet line.
