Front Crankshaft Seal: Service and Repair

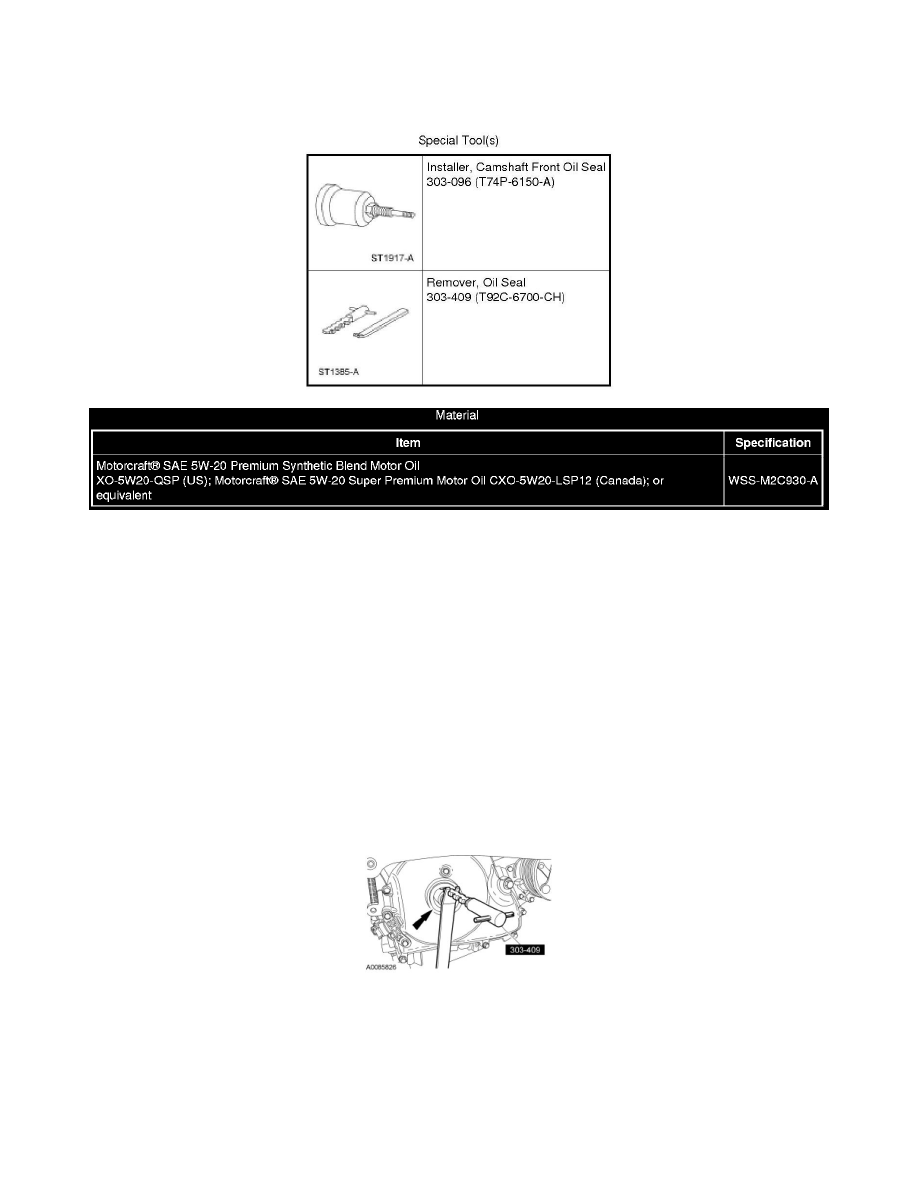

Crankshaft Front Seal

Crankshaft Front Seal

Removal

NOTICE: Do not loosen or remove the crankshaft pulley bolt without first installing the special tools as instructed in this procedure. The
crankshaft pulley and the crankshaft timing sprocket are not keyed to the crankshaft. The crankshaft, the crankshaft sprocket and the pulley
are fitted together by friction, using diamond washers between the flange faces on each part. For that reason, the crankshaft sprocket is also
unfastened if the pulley bolt is loosened. Before any repair requiring loosening or removal of the crankshaft pulley bolt, the crankshaft and
camshafts must be locked in place by the special service tools or severe engine damage can occur.

NOTICE: During engine repair procedures, cleanliness is extremely important. Any foreign material (including any material created while
cleaning gasket surfaces) that enters the oil passages, coolant passages or the oil pan can cause engine failure.

1. Remove the crankshaft pulley. For additional information, refer to Lower End Components - Exploded View  See: Service and Repair/Removal

and Replacement/Lower End Components - Exploded View and Crankshaft Pulley  See: Cylinder Block Assembly/Harmonic Balancer -
Crankshaft Pulley/Service and Repair/Crankshaft Pulley.

2. NOTICE: Use care not to damage the engine front cover or the crankshaft when removing the seal.

Using the Oil Seal Remover, remove the crankshaft front seal.

Installation

1. NOTE: Remove the through bolt from the Camshaft Front Oil Seal Installer.

NOTE: Lubricate the oil seal with clean engine oil.

Using the Camshaft Front Oil Seal Installer, install the crankshaft front oil seal.
