Vacuum Brake Booster: Testing and Inspection

Checking Brake Booster (Low-Pressure Test)

Special Tools Required:

-

34 3 100

-

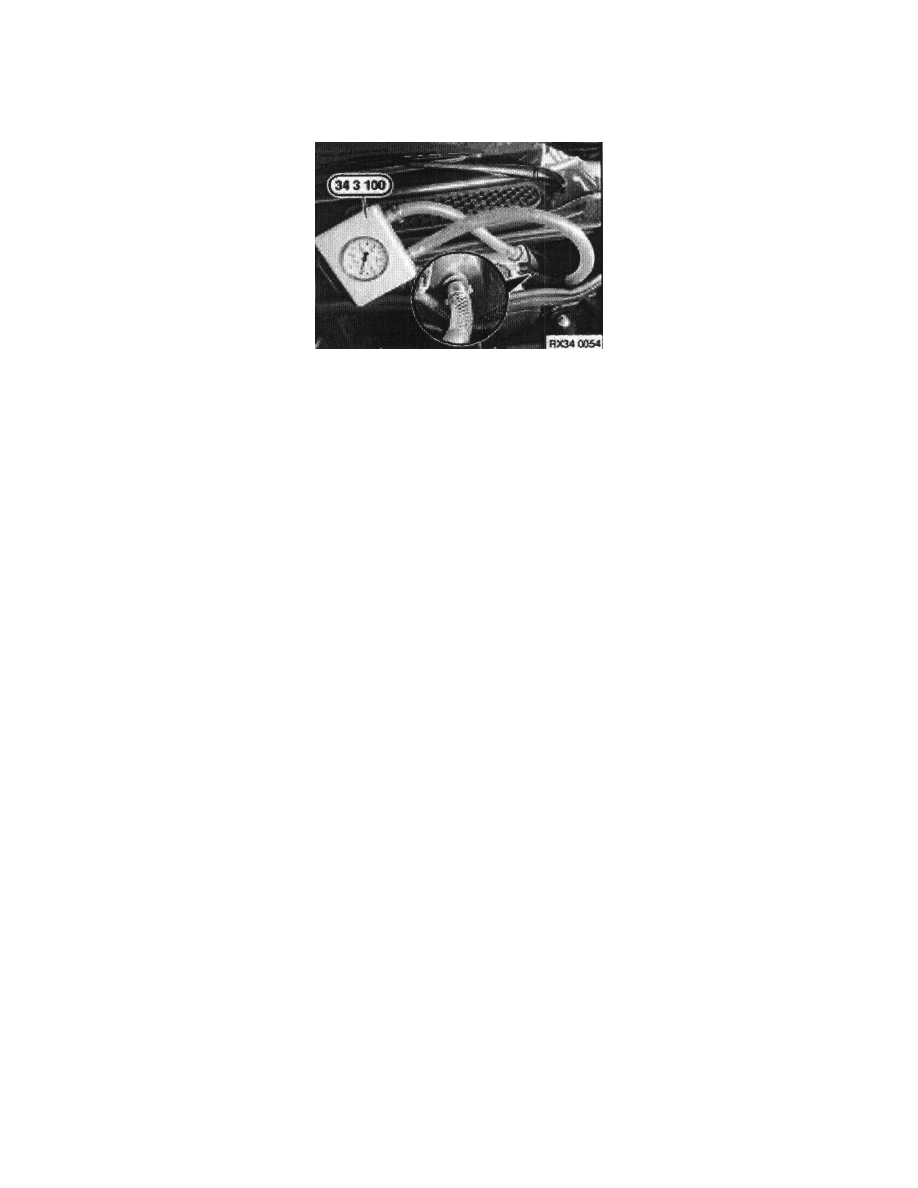

Pull hose off connection and release from clip. Install vacuum tester 34 3 100 between connection and vacuum hose on non-return valve.

-

Start engine.

-

Check buildup of partial vacuum.

-

Switch off engine.

-

Press brake pedal to set a partial vacuum of no more than 0.8 bar and wait for value to stabilize.

-

When the brake pedal is not pressed, the partial vacuum is allowed to drop by maximum 0.06 bar over a test period of 1 minute.

If specified values are not reached:
-

Check line connections for vacuum seal.

-

Replace vacuum non-return valve.

-

Check seal between brake booster and brake master cylinder (sealing ring) for perfect condition and correct seating.

-

If the specified values are not achieved during a repeated check, you must replace the brake booster.
