Timing Component Alignment Marks: Locations

Timing Component Alignment Marks: Locations

The procedure for "Checking Camshaft Timing" can be found under Camshaft, Engine  See: Engine, Cooling and Exhaust/Engine/Camshaft, Lifters and
Push Rods/Camshaft/Testing and Inspection

The following is taken from " Adjusting camshaft timing (N12)"

See: Engine, Cooling and Exhaust/Engine/Camshaft, Lifters and Push Rods/Camshaft/Adjustments

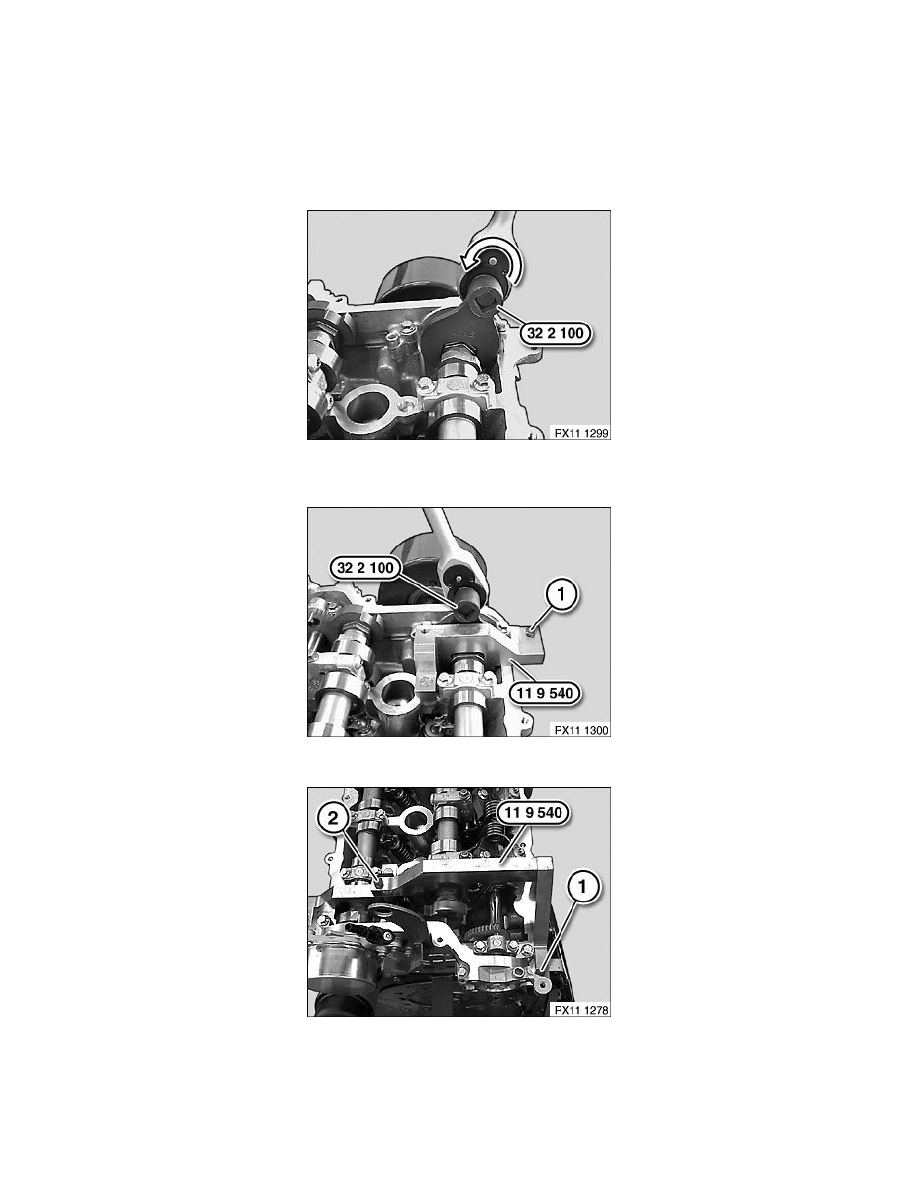

Rotate exhaust camshaft with special tool 32 2 100 in direction of arrow.

Pretension camshaft with special tool 32 2 100.
Attach special tool 11 9 540 (exhaust side) to dihedron and secure with bolt (1).

Attach special tool 11 9 540 (inlet side) to dihedron and secure with bolts (1 and 2).
