Vacuum Brake Booster: Testing and Inspection

34 00 017 - Checking brake booster (low-pressure test)

Special tools required:

-

34 3 100 See: Tools and Equipment/Manufacturer Tools/34 3 100 Brake Booster Tester

-

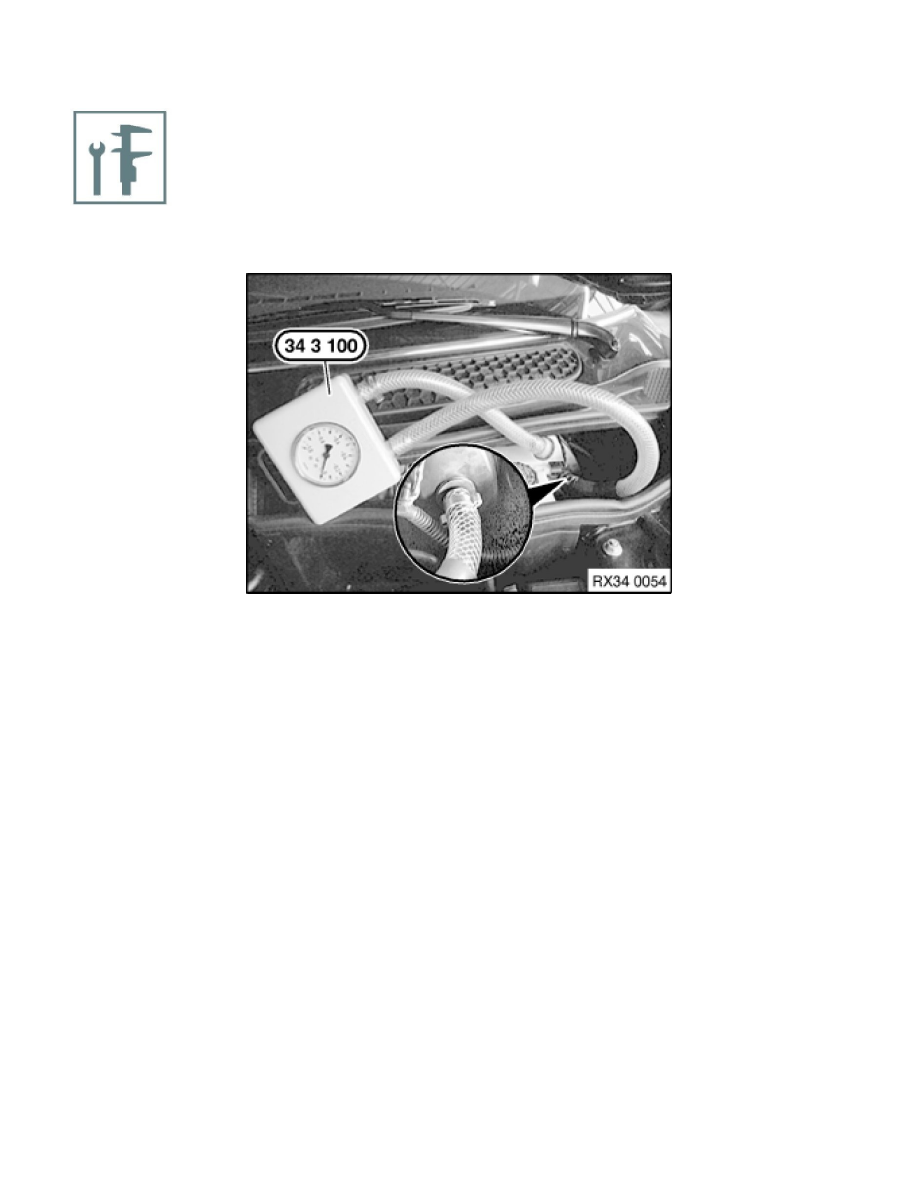

Release clamp and detach vacuum hose. Connect vacuum tester 34 3 100 See: Tools and Equipment/Manufacturer Tools/34 3 100 Brake Booster
Tester between connection and vacuum hose at non-return valve.

-

Start engine.

-

Check whether a vacuum forms.

-

Switch off engine.

-

Depress brake pedal to set a maximum value of 0.8 bar and wait until the value stabilizes.

-

When the brake pedal is not depressed, the vacuum may drop by a maximum of 0.06 bar within a test period of 1 minute.

If the specified values are not reached:

-

Check line connections for leaks.

-

Replace non-return valve.

-

Check that seals between brake booster and brake master cylinder (sealing ring) are in perfect condition and that seal seating is correct.

-

Replace the brake booster if the specified values are still not reached after repeating the test procedure.
