Nissan and Datsun Workshop Service and Repair Manuals

Connecting Rod Bearing: Specifications

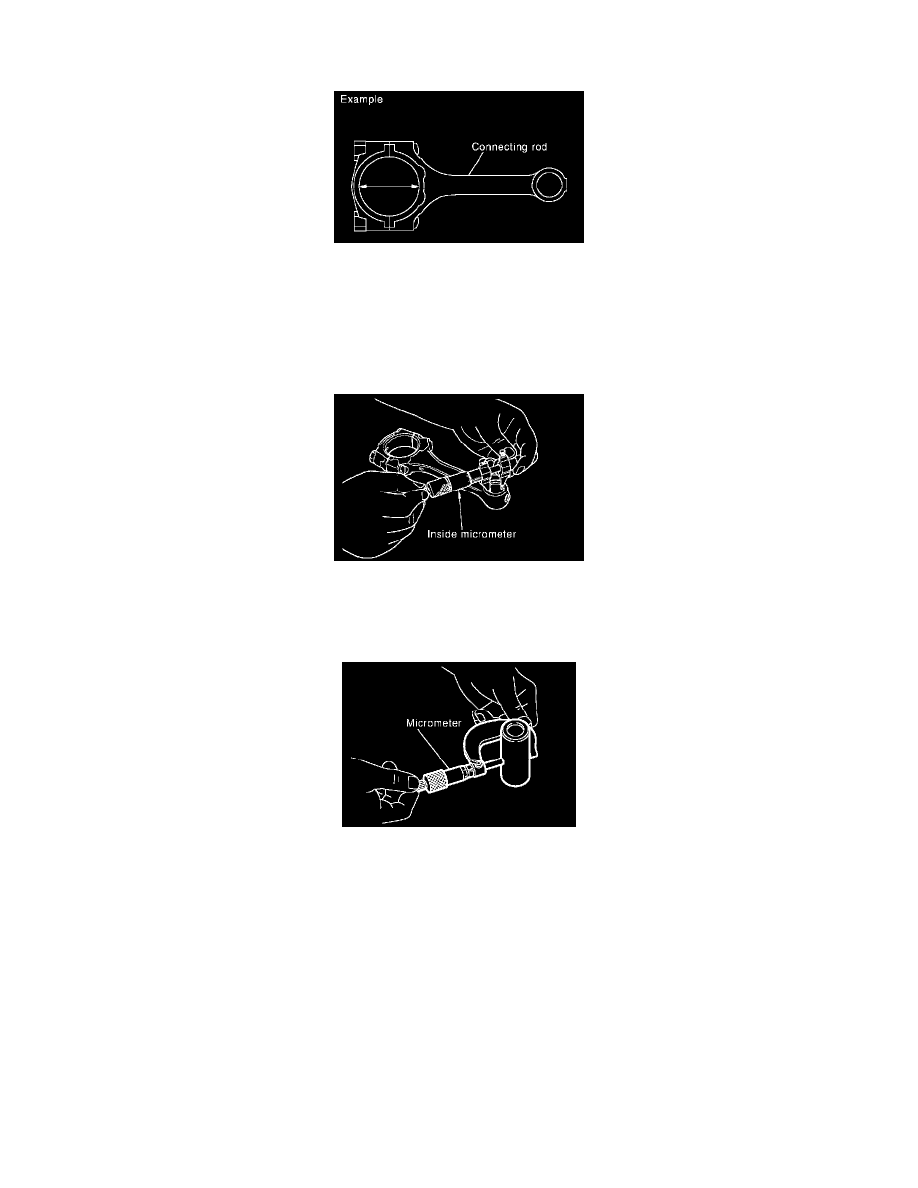

CONNECTING ROD BIG END DIAMETER

^

Install connecting rod bearing cap without installing connecting rod bearing, and tightening connecting rod bolts to the specified torque.

^

Measure the inner diameter of connecting rod big end with inside micrometer.
Standard: 55.000 - 55.013 mm (2.1654 - 2.1659 inch)

^

If out of the standard, replace connecting rod assembly.

CONNECTING ROD BUSHING OIL CLEARANCE

Connecting Rod Bushing Inner Diameter

Measure the inner diameter of connecting rod bushing with inside micrometer.

Standard: 22.000 - 22.012 mm (0.8661 - 0.8666 inch)

Piston Pin Outer Diameter

Measure the outer diameter of piston pin with micrometer.

Standard: 21.989 - 22.001 mm (0.8657 - 0.8662 inch)

Connecting Rod Bushing Oil Clearance
(Connecting rod bushing oil clearance) = (Connecting rod bushing inner diameter) - (Piston pin outer diameter)

Standard: 0.005 - 0.017 mm (0.0002 - 0.0007 inch)
Limit: 0.030 mm (0.0012 inch)

^

If the measured value exceeds the limit, replace connecting rod assembly and/or piston and piston pin assembly.

^

If replacing piston and piston pin assembly, refer to EM-151, "HOW TO SELECT PISTON". See: Service and Repair/How to Select Piston and
Bearing

^

If replacing connecting rod assembly, refer to EM-163, "CONNECTING ROD BEARING OIL CLEARANCE" to select the connecting rod
bearing. See: Specifications/Service Limits & General Specifications

Factory installed parts grading:
