Alignment: Specifications (page 3 of 6)

Camber
-

Camber is preset at factory and cannot be adjusted.

Rear Camber

Minimum:  -1°45' (-1.75°)
Nominal:  -1°00' (-1.00°)
Maximum:  -0°15' (-0.25°)

-

If the camber is not within specification, inspect and replace any damaged or worn rear suspension parts.

Toe-in

-

Toe in is preset at the factory and cannot be adjusted.

-

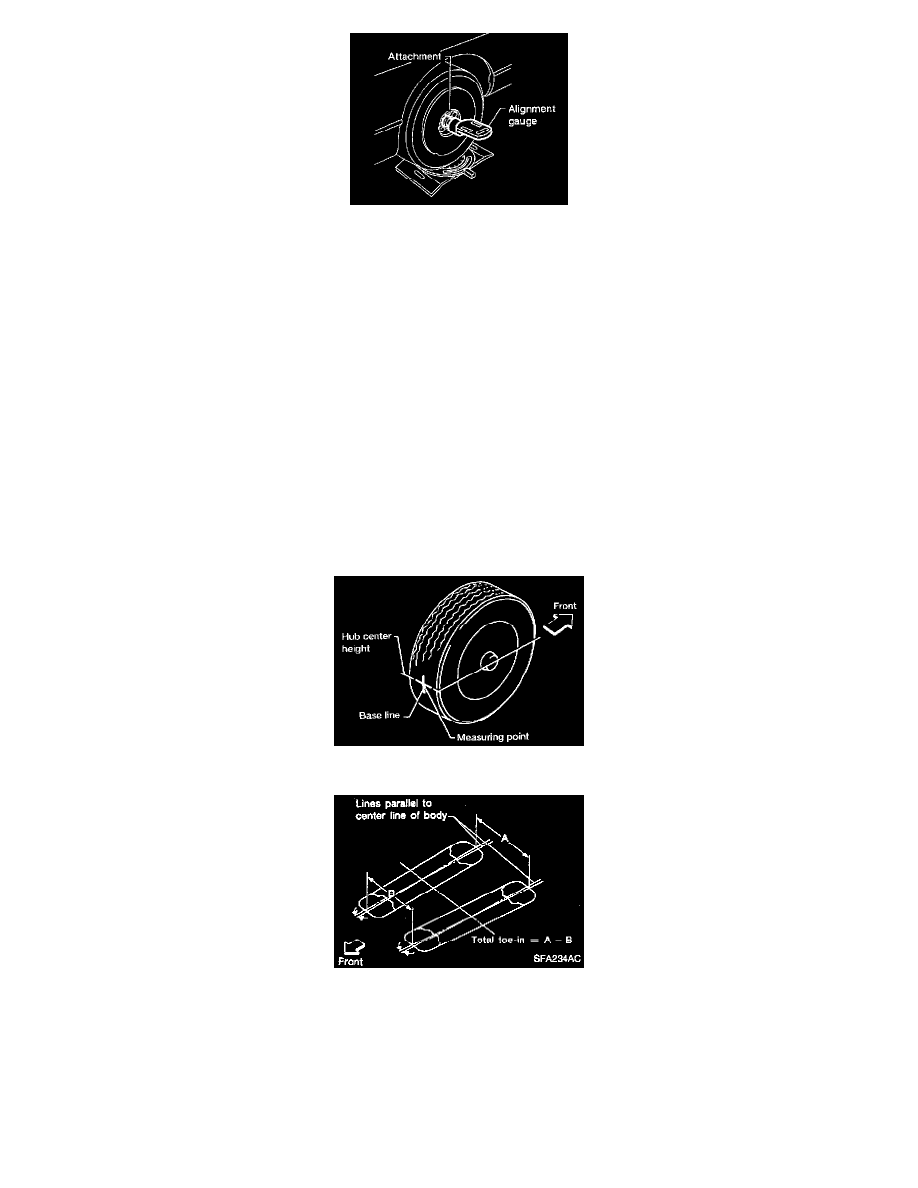

Measure toe in using following procedure. If out of specification, inspect and replace any damaged or worn rear suspension parts.

WARNING:
-

Always perform the following procedure on a flat surface.

-

Make sure that no person is in front of the vehicle before pushing it.

1. Move rear of vehicle up and down to stabilize the posture.
2. Push the vehicle straight ahead about 5 m (196.9 inch).

3. Put a mark on base line of the tread (rear side) at the same height of hub center to be a measuring point.

4. Measure distance "A" (rear side).
5. Push the vehicle slowly ahead to turn the wheels around 180°.

If the wheels have passed 180°, try the above procedure again from the beginning. Never push vehicle backward.

6. Measure distance "B" (front side).

Total distance (A - B):

Minimum: -3 mm (-0.12 inch)
