Alignment: Specifications (page 6 of 6)

Minimum:  +36° 00' (+36.00°)
Nominal:   +39° 30' (+39.50°)
Maximum:  +40° 30' (+40.50°)

Outside (Full Turn) [1]:

Nominal:  +32° 00' (+32.00°)

[1]:  Wheel turning force at the wheel circumference is 98 - 147 N (22 - 33 lbs.) with engine at idle.

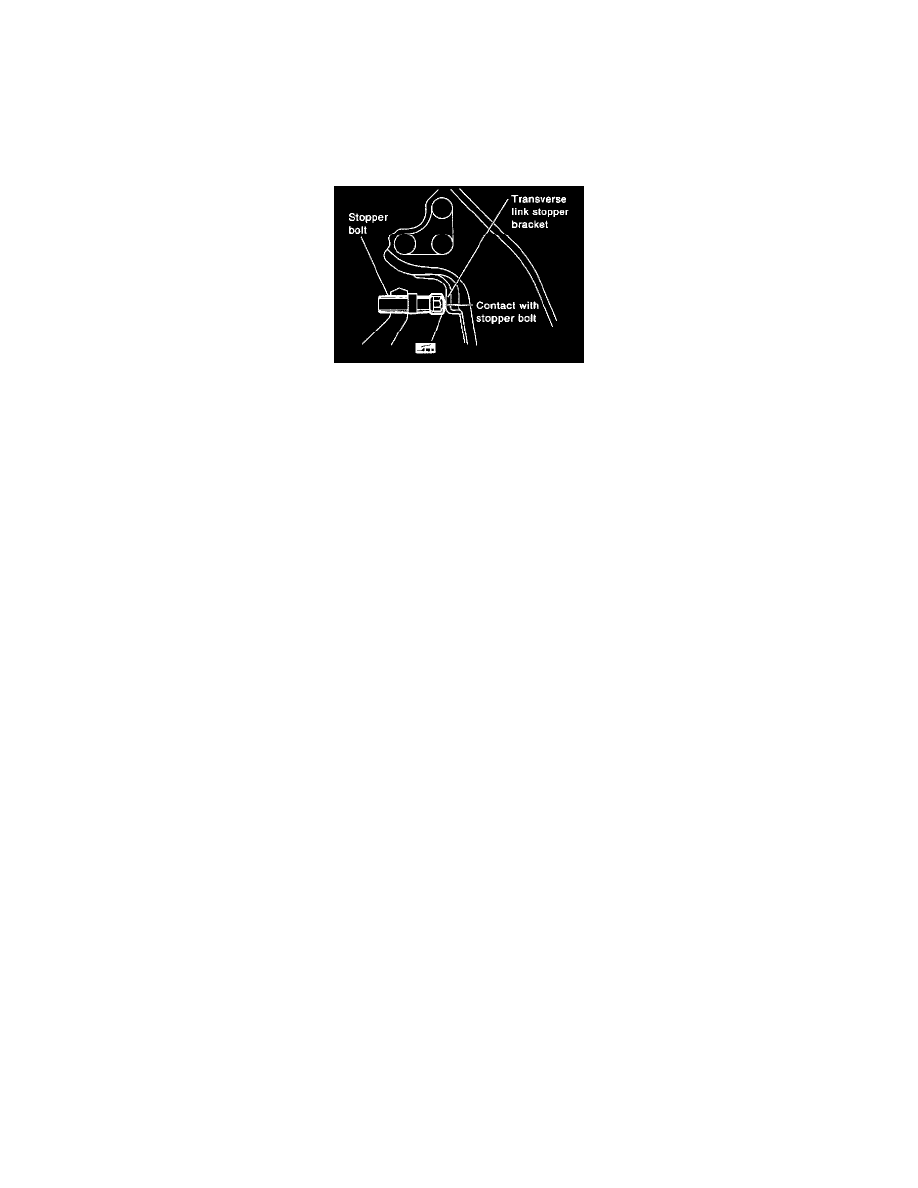

3. Check stopper bolt head to see whether it contacts stopper bracket at specified outside wheel angle. If not, adjust stopper bolt to contact stopper

bracket at the correct angle.

4. Adjust protrusion of stopper bolt before placing stopper bolt cap.  Apply grease to face of stopper bracket that bolt touches.

Tighten stopper bolt lock nut to 54 - 72 Nm (40 - 53 ft. lbs.).
