CAUTION:
^

When belt is replaced with a new one, adjust it to value for "New belt" to accommodate for insufficient adaptability with pulley grooves.

^

When deflection or tension of belt being used exceeds "Limit", adjust it to value for "After adjustment".

^

When checking belt deflection or tension immediately after installation, first adjust it to the specified value. Then, after turning the
crankshaft two turns or more, re-adjust to the specified value to avoid variation in deflection between pulleys.

^

When installing belt, make sure that it is correctly engaged with pulley groove.

^

Keep engine oil, working fluid and engine coolant away from belt.

^

Do not twist or bend belt excessively.

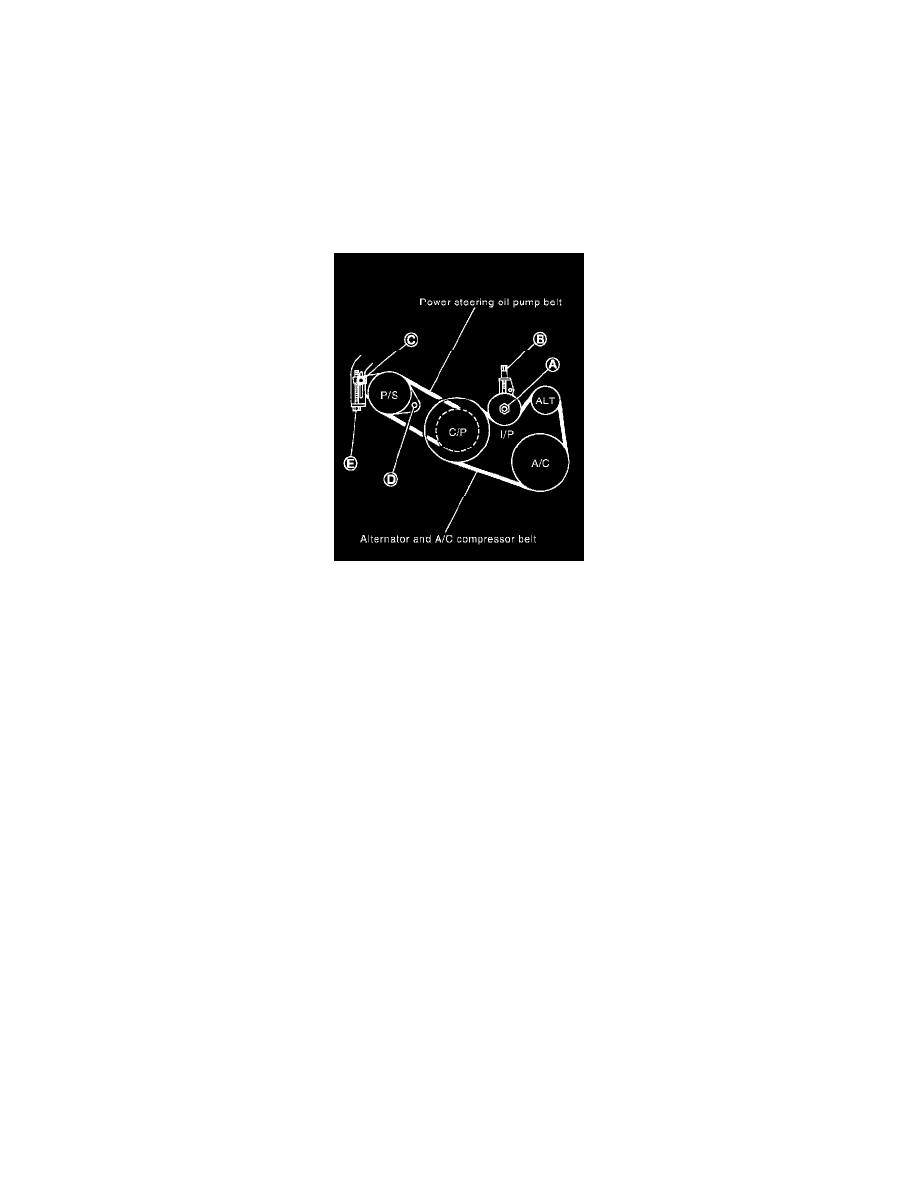

ALTERNATOR AND A/C COMPRESSOR BELT
1. Remove splash guard (RH).

2. Loosen idler pulley lock nut (A) and adjust tension by turning adjusting nut (B).
3. Tighten lock nut (A).

Torque: 34.8 Nm (3.5 kg-m, 26 ft. lbs.)

4. Tighten adjusting nut (B).

Torque: 5.4 Nm (0.55 kg-m, 48 inch lbs.)

POWER STEERING OIL PUMP BELT
1. Remove splash guard (RH).
2. Loosen lock bolt (C).
3. Loosen power steering oil pump mounting bolt (D).

^

Bolt head (D) is engine rear side.

4. Adjust tension by turning adjusting bolt (E).

NOTE:  Adjusting bolt (E) is loosened with counterclockwise rotation.

5. Tighten lock bolt (C).

Torque: 28.0 Nm (2.9 kg-m, 21 ft. lbs.)

6. Tighten power steering oil pump mounting bolt (D).

Torque: 43.2 Nm (4.4 kg-m, 32 ft. lbs.)
