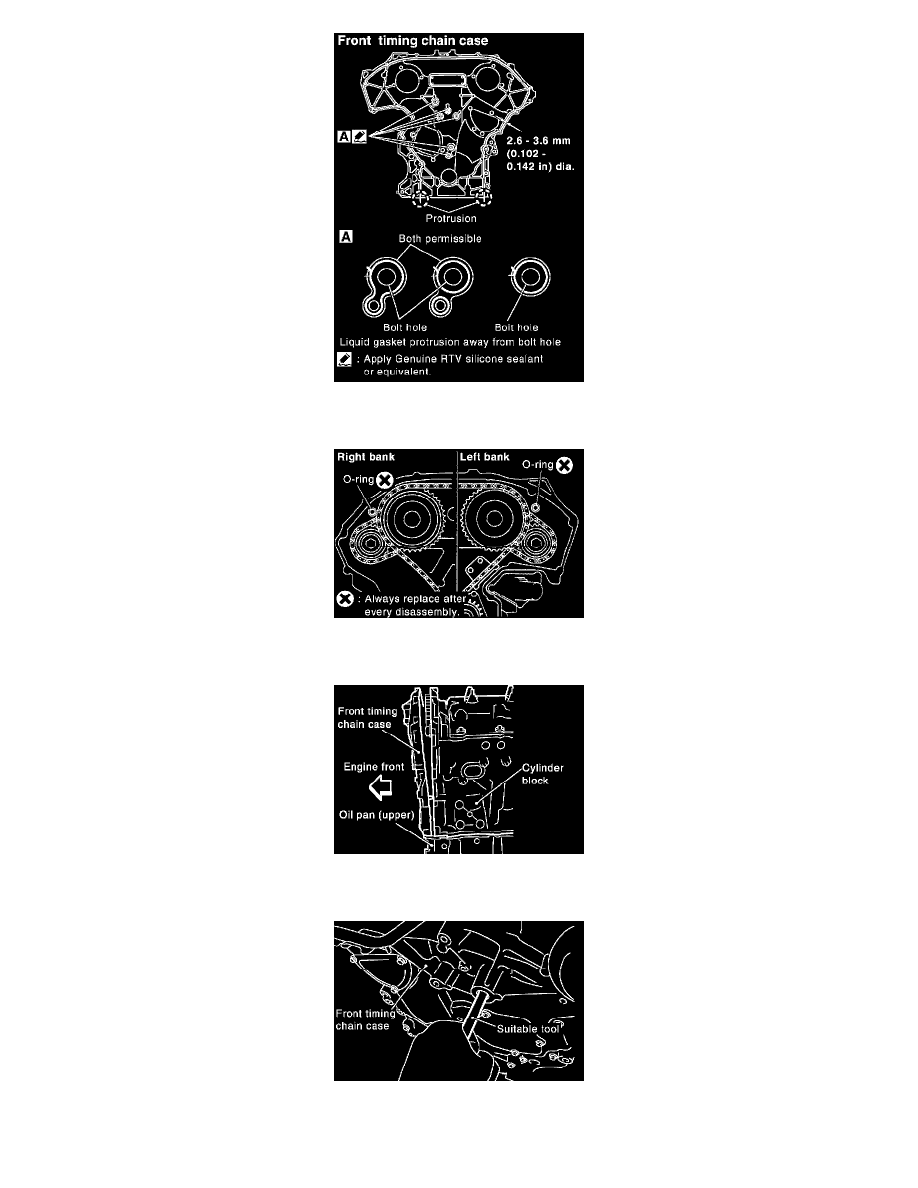

a. Apply a continuous bead of liquid gasket using Tool to front timing chain case back side as shown.

Use Genuine RTV Silicone Sealant or equivalent. Refer to "Recommended Chemical Products and Sealants".

b. Install new O-rings on rear timing chain case.
c. Assemble front timing chain case as follows:

Fit lower end of front timing chain case tightly onto top face of oil pan (upper). From the fitting point, make entire front timing chain case
contact rear timing chain case completely.

ii. Since front timing chain case is offset for difference of bolt holes, tighten bolts temporarily while holding front timing chain case from

front and top as shown.

iii. Same as the previous step, insert dowel pin while holding front timing chain case from front and top completely.
