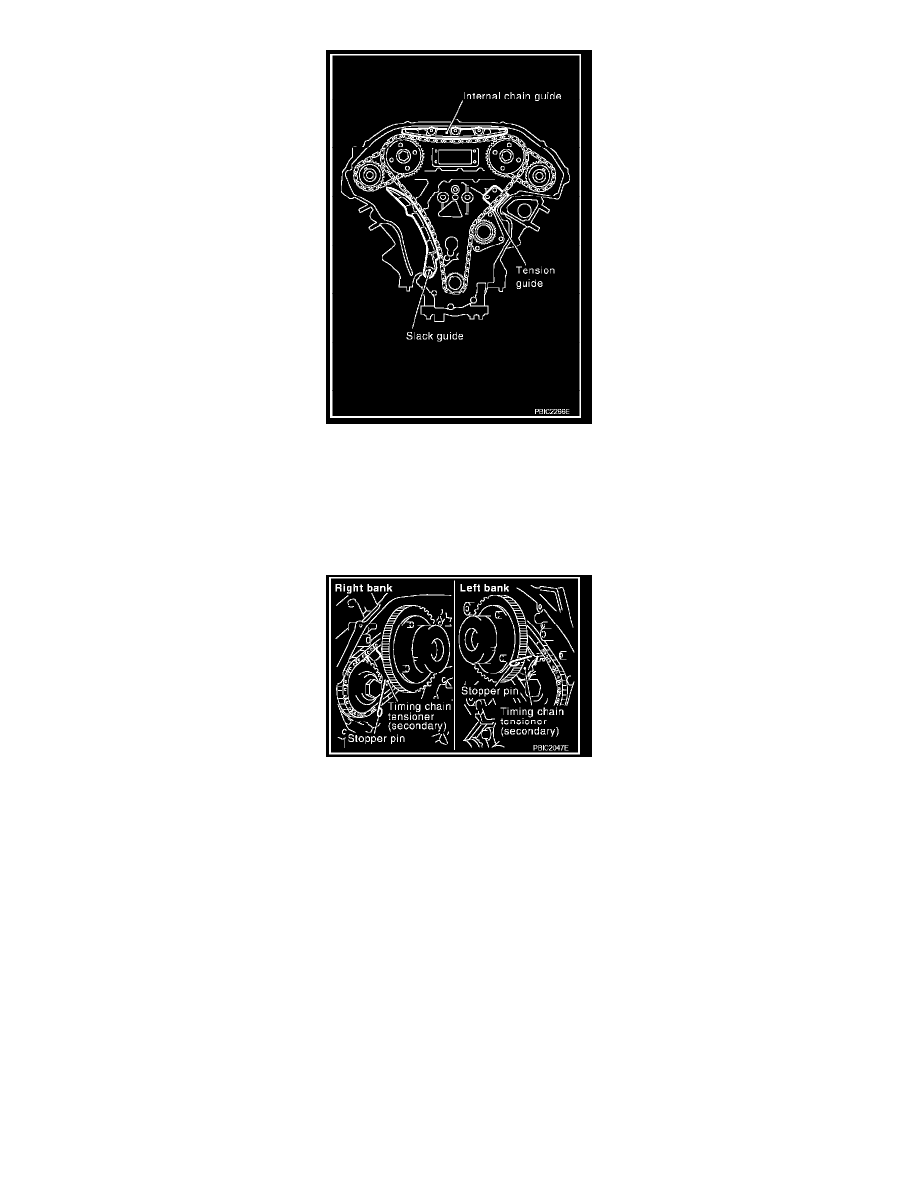

6. Remove internal chain guide.
7. Remove timing chain (primary).

Caution:
After removing timing chain (primary), do not turn crankshaft and camshaft separately, or valves will strike the piston heads.

8. Remove crankshaft sprocket, if necessary.

9. Remove timing chain (secondary) and camshaft sprockets as follows:

a. Attach stopper pin to the right and left timing chain tensioners (secondary).

NOTE:

- Use stopper pin included with Tool J-50246.

b. Remove camshaft sprocket (INT and EXH) bolts.
