REMOVAL

1. Remove the timing chains (secondary). Refer to EM-9, Timing Chain.

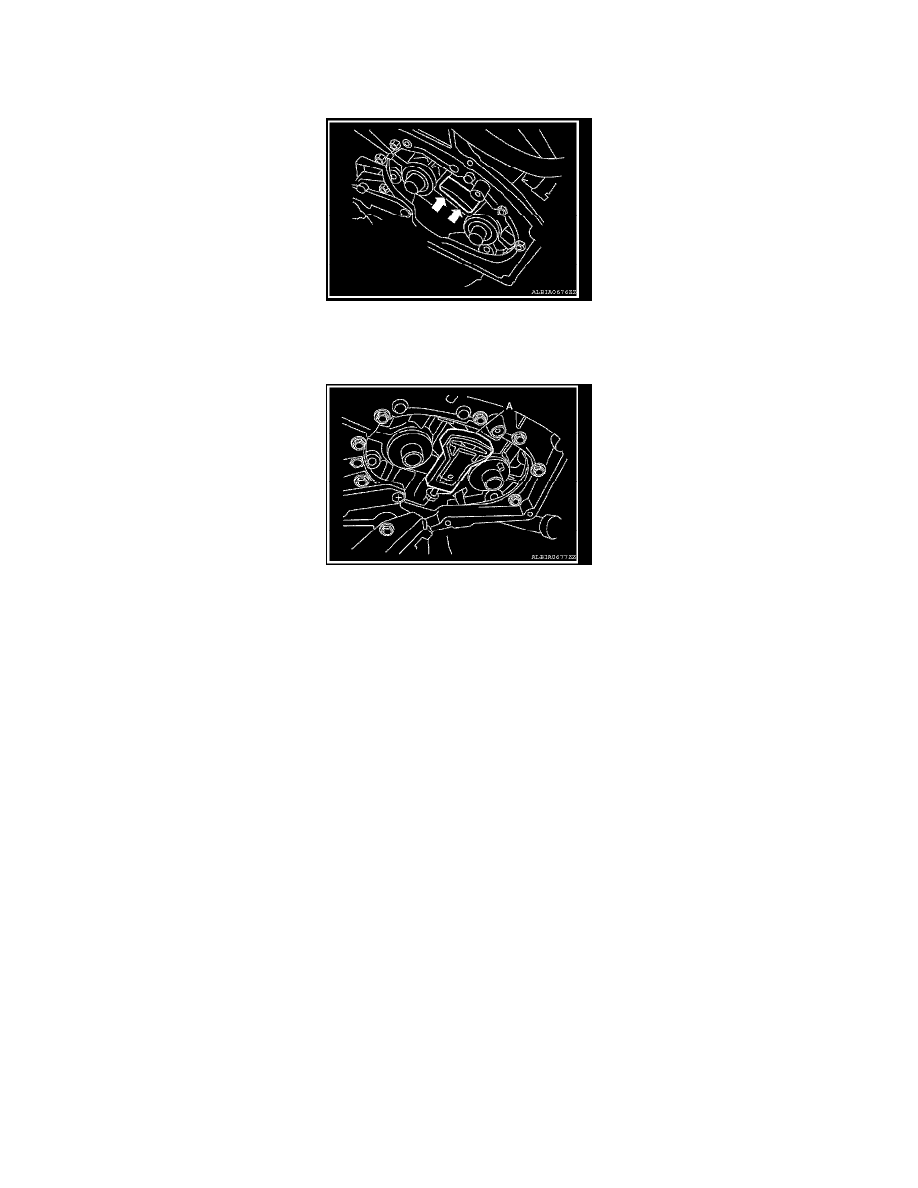

2. Remove the secondary timing chain tensioner shoe by evenly prying at base of shoe with suitable tool as shown.

INSTALLATION

1. Install new secondary timing chain tensioner shoe using Tool (A) as shown

- Tighten the bolt until the secondary timing chain tensioner shoe is fully seated on the secondary timing chain tensioner.

CAUTION:
Do not overtighten bolt.

Tool number : (J-50246)

2. Installation of the remaining components is in the reverse order of removal.
