Crankshaft Main Bearing Seal: Service and Repair

Removal and Installation of Rear Oil Seal

REMOVAL
1. Remove transmission (with transfer) assembly.

a. Remove drive plate.
^

Holding crankshaft pulley mounting bolts, lock crankshaft to remove drive plate bolts.

^

Remove the bolts diagonally.

CAUTION: Be careful not to damage drive plate. Especially, avoid deforming and damaging of signal plate teeth (circumference position).

^

Place the drive plate with signal plate surface facing other than downward.

^

Keep magnetic materials away from signal plate.

b. Remove engine rear plate.

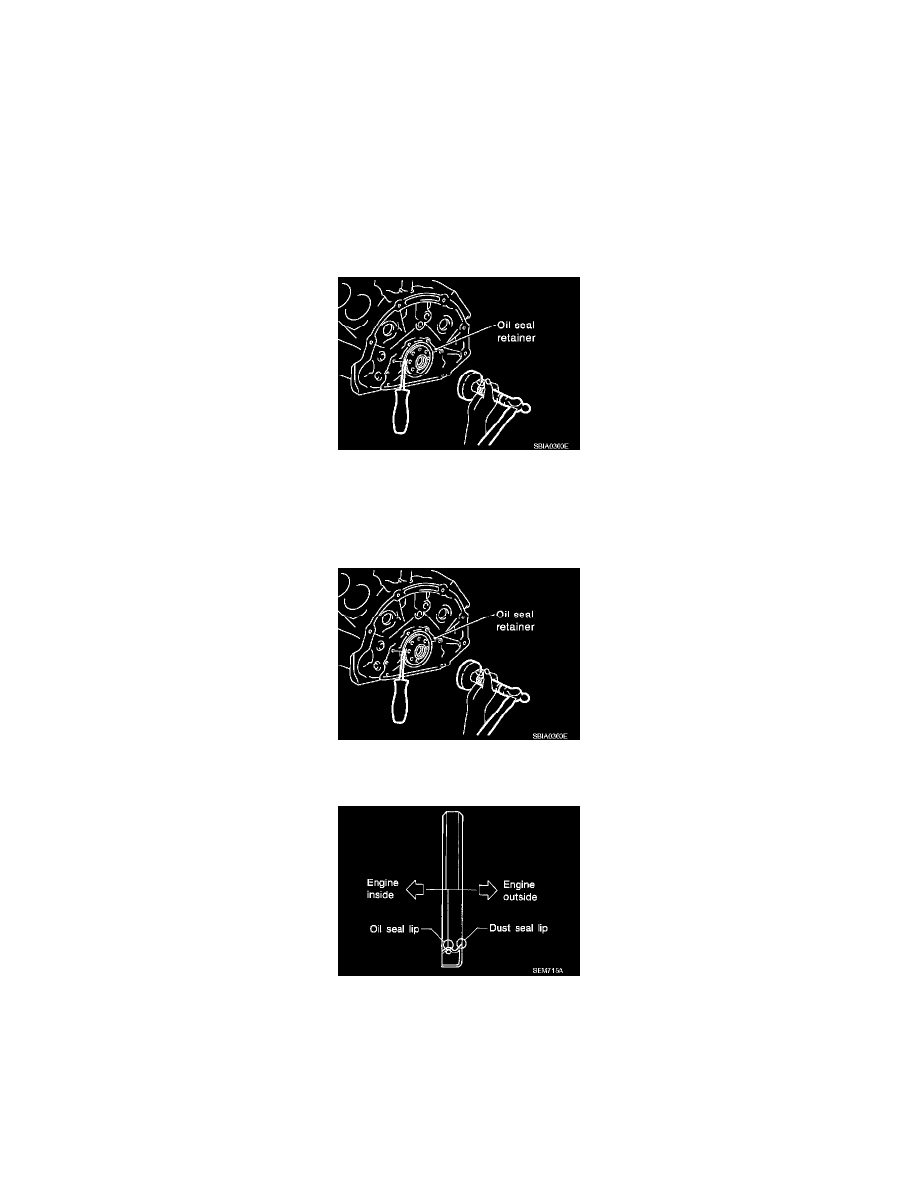

2. Remove the rear oil seal using a suitable tool.

CAUTION: Be careful not to damage crankshaft and oil seal retainer surface.

INSTALLATION

1. Install the rear oil seal to oil seal retainer using a suitable tool.

^

Tap until flattened with front edge of oil seal retainer. Do not damage or scratch outer circumference of rear oil seal.

^

Install new oil seal in the direction as.

CAUTION: Be careful not to scratch or make burrs on circumference of rear oil seal.

2. Installation of the remaining components is in the reverse order of removal.
