Cabin Temperature Sensor / Switch: Description and Operation

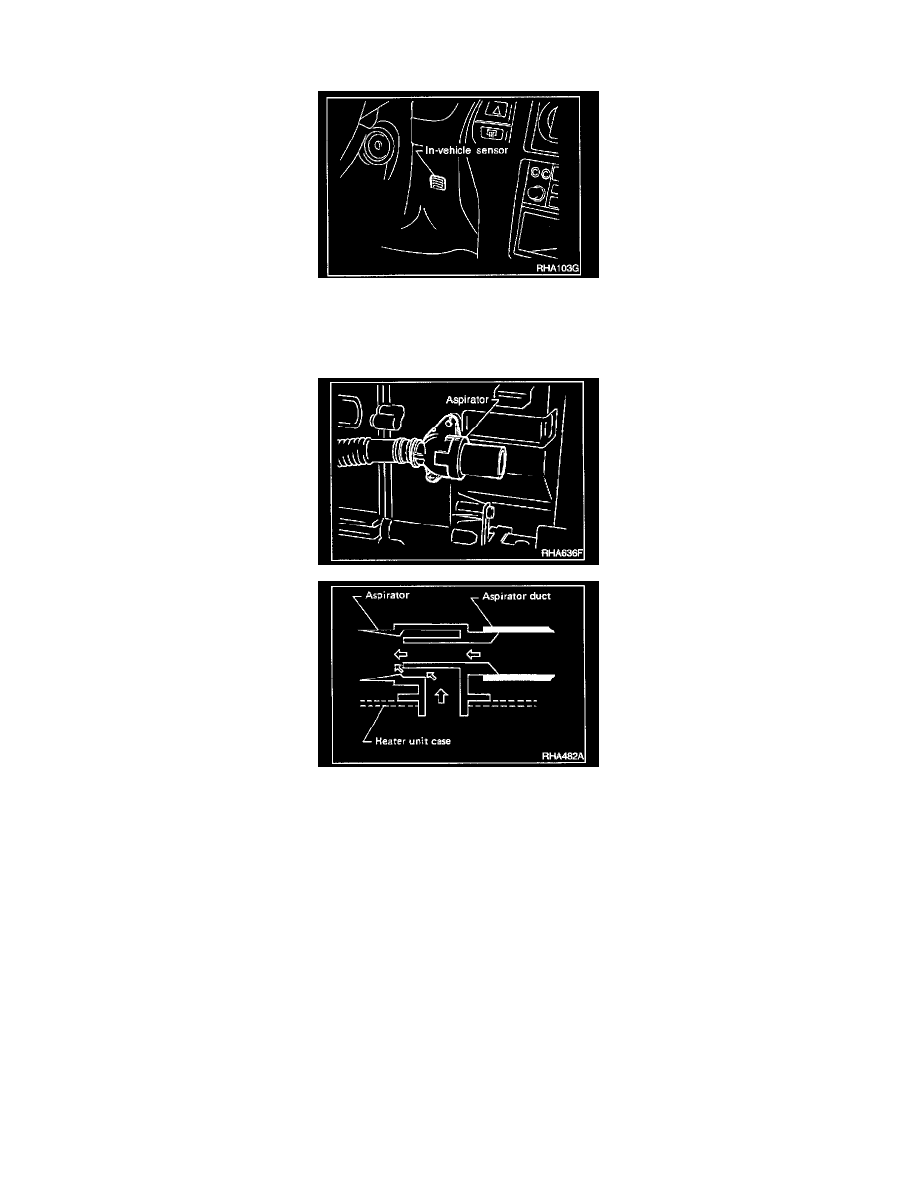

COMPONENT DESCRIPTION

In-vehicle sensor

The in-vehicle sensor is located on instrument lower panel. It converts variations in temperature of compartment air drawn from the aspirator into a
resistance value. It is then input into the auto amplifier.

Aspirator

The aspirator is located in front of heater unit. It produces vacuum pressure due to air discharged from the heater unit, continuously taking compartment
air in the aspirator.
